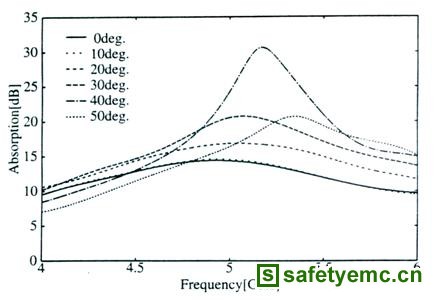

图5 TP 的角度特性(试件制作三个月后)
从图中可以看出试件制作一个月后的0°入射角时的吸收特性,TP在5.1GHz处有最大吸收量、为16.9dB,TP在4.8GHz处为18.6dB。入射角增大时吸收量增加,在40°时得到最大的吸收量。
此外,比较试件制作一个月和三个月后的结果,比较图3和图5,所有的试件都呈现经过时间的变化都有峰值向高端迁移的趋势。可以认为随时间变化各试件水份减少材料参数变化偏离无反射的原因。
3.2 材料参数的推定
利用前述结果对电波吸收体进行最佳设计,用最小二乘法对材料参数进行推定。由于水泥制作一个月后强度最高故本测定也是把制作一个月后的试件的结果用于材料参数的推定。推定在频率5~6GHz(501个点),入射角6个点(0,10,20,30,40,50°)进行,把它们的吸收量在含5.8GHz时各频率的测量值与计算值的残差用最小二乘法使其最小。推定时也要考虑磁导率频率的分散性。
表3表示了材料参数的推定值,由此可知,TP的介电常数为6.23-j0.64,磁导率为1.04-j0.34,TP的介电常数为6.24-j0.14,磁导率为1.03-j0.47,结论是随铁氧体含量增加磁导率上升介电常数下降,与TP相比TP的水泥和水的体积比率都低。
表3.材料参数的推定结果
3.3 吸收体的再设计
用上节推算出来的材料参数(表3)进行用于ETC的电波吸收体的最佳设计。
设计程序是依据表3的结果在频率是5.8GHz,园极化波的条件下分别计算各入射角的吸收量和厚度,此时各入射角分别是10,20,30,40,50°,例如图6就是垂直入射时的结果。因而可以各角度的结果算出吸收量和使其最大时的厚度。尽管看不到本试件在0~60°入射角时的匹配点,但也能以此方法算出最佳厚度。算出各角度获得最大吸收量的最佳厚度。结果如表4。
