信号电流分析举例

下面举一个例子，说明如何通过电流分析来降低个人计算机PC线路板的电磁干扰辐射。选择工作频率为133MHz的时钟网络做分析。用适当IBIS模型分别表示驱动器和接收器。采用电源串联电阻终端匹配的方案。对本线路网络“缺省”的终端匹配电阻值为22ohm。

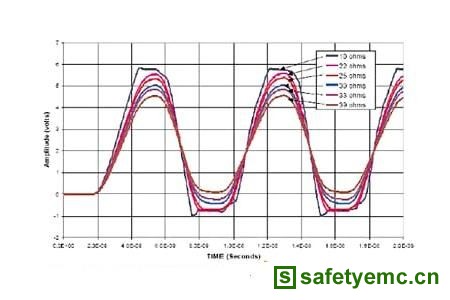

图1 选用不同的终端匹配电阻时，在接收端看到的电压波形

可以选用不同的终端匹配电阻，当终端匹配电阻在10_到39_（典型范围）之间改变时，接收端相应的电压波形有所改变。图1显示了终端匹配电阻的选择对电压波形的影响。随着终端匹配电阻值的增加，脉冲的幅度有一些降低，上升时间有一些延长。分析信号完整性的工程师可能愿意接受任何一个图上显示的波形，因为它们都足够好，可以确保系统的正确运行。因为这个分析的目的是为了减少可能的辐射，接收器端线路上的电流也得到了分析。

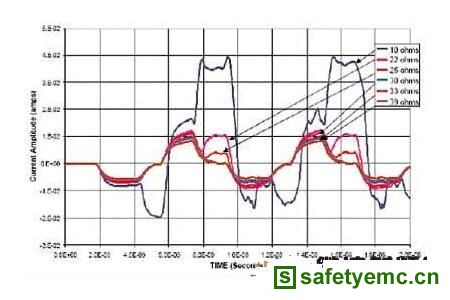

图2 选用不同的终端匹配电阻时，在接收端看到的电流波形

图2显示了当终端匹配电阻值不同时，接收端的电流波形各不相同。我们立刻可以看出当匹配电阻为10_时，其电流值远比选用其他匹配电阻值时大。进一步分析表明当匹配电阻为22_和25_时会出现一些“特别”的波形，当选用的匹配电阻值继续增大时，这些特别的波形便消失了。
