虽然这很有用,但这并没有真正说明高频谐波(最常见的辐射问题)减少的具体数量。因此,需要对时间域的信号波形进行傅立叶变换以得到频率域的频谱。选用不同的终端匹配电阻时的电压和电流的频谱如图3和图4所示。

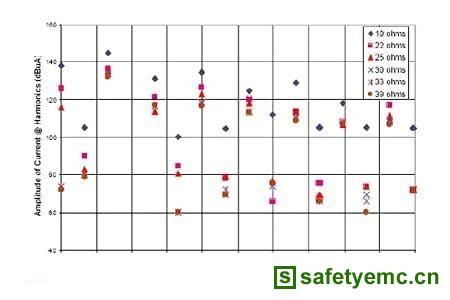

图3 选用不同的终端匹配电阻时,有用信号谐波电流的幅度与频率的关系

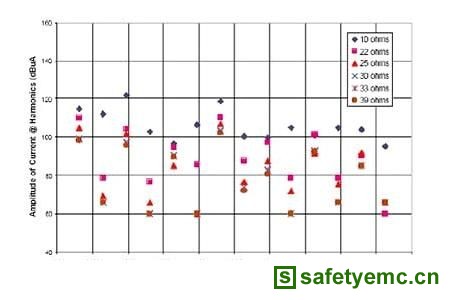

图4 选用不同的终端匹配电阻时,有用信号谐波电流的幅度与频率的关系(1~2GHz)
以上结果表明每个谐波频点上的电流幅度差别很大。对每一个谐波频率点做进一步分析可以看到当终端匹配电阻从10_变化到30_时,电流幅度逐渐下降。进一步增加电阻值并不能显著地降低给定谐波频率上的电流幅度。

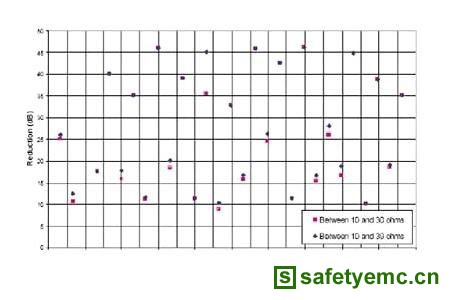

图5 选用不同的终端匹配电阻时,有用信号谐波电流幅度的缩减与频率的关系
图5显示了采用不同的终端匹配电阻时,信号谐波的电流变化(delta)幅度的缩小与频率增加的关系图。这幅图显示在各不同的谐波频率点,不管终端匹配电阻是从10_变化到39_,还是从10_变化到30_,这两种情况下,电流幅度的缩小基本相同。正如图5所示,在某些谐波频率点,电流幅度的减少高达45dB。
