即使存在零阻抗地极(实际上不可能存在,因为一切事物都有阻抗)——假如我们让不想要的电流流入它,那么电流将通过一些其他路径流回以形成回路。因此宇宙中没有电流接收器。
地仅仅是相对于人身安全的一个概念(只有一些作用),它通过限制人们能接触到的最大电势差来防止触电,不管是由电流泄漏、故障还是雷击引起。即使地线是出于安全在完成本职工作,相关电流依旧会沿闭合回路流动。

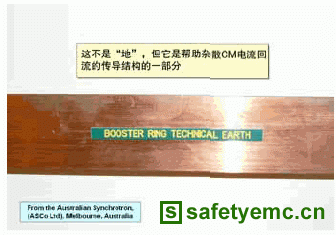

图11 这个铜线不是SI,PI或EMI的“地线”或“地”

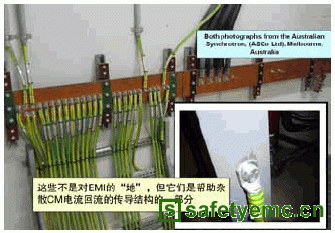

图12 这些也不是SI,PI或EMI的“地线”或“地”

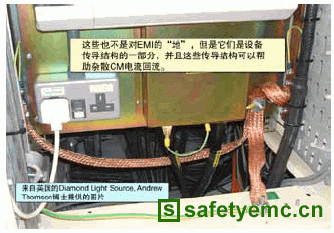

图13 这些也不是SI,PI或EMI的“地线”或“地”

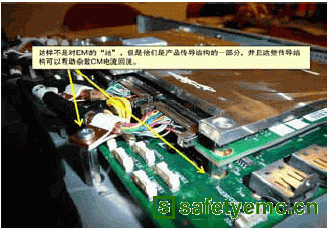

图14 这些也不是SI,PI或EMI的“地线”或“地”
图11 到14 说明了一些地的例子,但这仅仅是一个产品,设备,建筑物传导结构的一部分,这些传导结构帮助CM 电流回流到源。无论这些结构是否与安全地线相连接,它们对于SI,PI 和EMC 都无足轻重。
图15 “地”对于SI和EMC没有意义
当然,我不是第一个说地对SI,PI 和EMC 无意义的人。IBM 的杰出工程师Bruce Archambeault 博士是IEEE 电磁兼容学会的重要成员,许多年前他绘制出图15 中的图像,以一种更有趣的方式展现出了相同的观点,详见[13]。
人们很自然认为“地”可以无限吸收噪声电流——虽然这种事情并不存在——运用这些词语或标识导致了许多SI,PI 和EMC 错误的设计,多年以来为此浪费了数百万美元。
