EN 61347-1: 2008 灯具控制器 通用安全要求A2: 2013解析 (二)

8. L.10 元件

SELV控制器使用的保护元件应该符合IEC 61558-1: 2005第20.6, 20.7, 20.8, 20.9, 20.10和20.11的要求。这个要求一般就是零部件有符合要求的认证证书就可以了。原版的EN 61347-1标准没有对原件部分的要求，这是新增加的内容。其实原来我们都有这样要求，只是现在把它书面化了，就更是有据可依了。

9. L.11 爬电距离、电气间隙和穿通绝缘

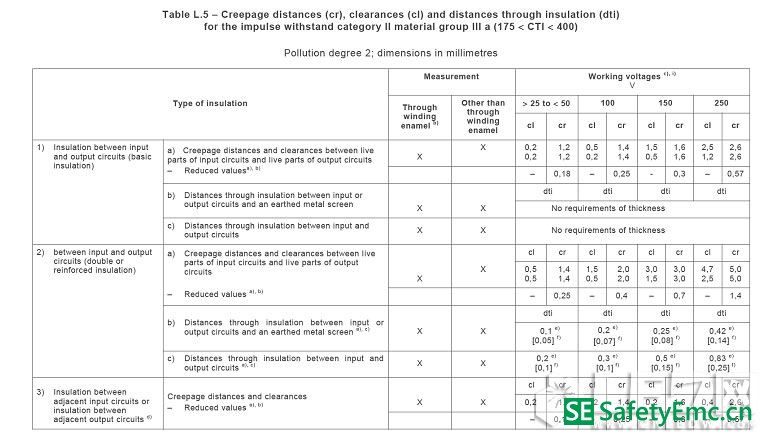

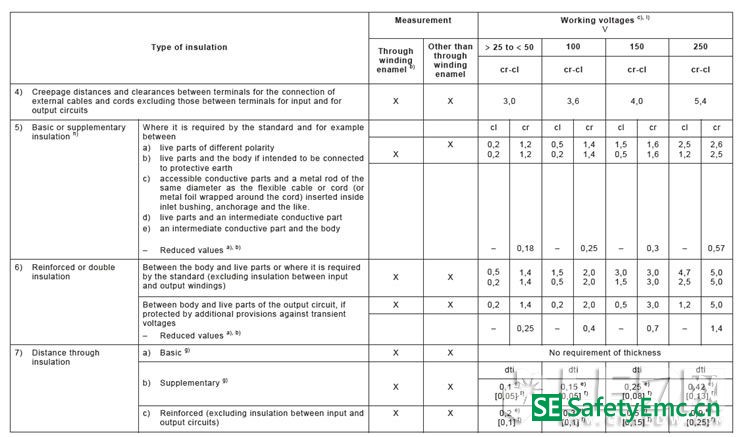

爬电距离、电气间隙和穿通绝缘不得小于前面正文讲到的表3和这里的表L.5中要求的值。另外SELV控制器还需要符合IEC 61558-1: 2005第26章的要求。这一部分也是经常出问题的部分。我们看到表L.5的格局与EN 61347-2-13附录I的表I.7中对独立式SELV控制器的的要求是一致的。但是仔细看就会发现有些数值是不同的。本附录是针对SELV灯控制器的，EN61347-2-13的更新版还在修订中。因此如果涉及到独立式SELV控制器，这两个附录是需要结合使用，然后选择要求严格的一方去遵守。

符合IEC 60950-1要求双重绝缘或加强绝缘的光耦的穿通绝缘不进行测量，如果单层绝缘已经是充分密封的，而且每层绝缘材料之间是没有空气的。否则，光耦输入和输出之间的穿通绝缘至少需要0.4 mm。上述两种情况均需符合L.8的测试要求。

几年前，涉及这部分出的问题是非常明显和多的。经过这几年出口LED产品的增多和工厂与检测机构的接触增多，工厂对这部分内容已经有很多了解了，出的问题已经不像几年前那么多和直白了。下面举例说明问题。

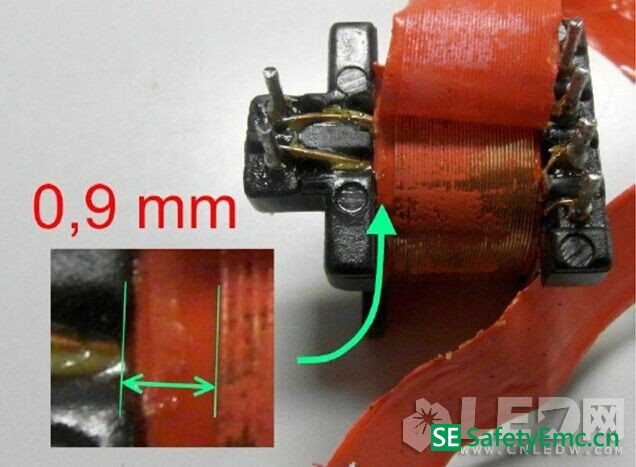

　　图例3

上图变压器中，次级绕组（TIW线）是缠绕在红色绝缘胶带下面初级绕组的下面的。但是次级绕组剥线的时候没有控制好，导致绝缘皮剥去太多，与初级绕组间的距离就只有0.9 mm了，限值要求至少5.6 mm。(EN 61347-2-13: I.11)。
