一、概述：
HHS5P系列数字式时间继电器（以下简称继电器）适用于交流50Hz，工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预定的时间接通或分断电路。
该继电器为数字拨码设置，完全取代ST3P、AH2、AH3系列产品，同时解决ST3P、AH2、AH3系列产品电位器调节非线性的缺陷，可广泛应用于自动化控制电路中作延时控制之用。
本系列继电器执行Q/ZXL 0081企业标准，符合GB 14048.5和JB/T 10047有关规定。
二、HHS5P主要技术数据：
工作电源：DC24V AC24V、AC220V、AC380V
延时范围：0.1s~99h共有6种时基可调
重复误差：≤1%
工作模式：A状态：通电延时
B状态：通电延时带瞬动触点
触点形式：A状态：两组延时
B状态：一组延时一组瞬动
触点容量：3A AC250V(阻性)
外形尺寸：55×41×76mm
安装方式：配合不同插座和附件可实现
装置式、面板式及35mm 导
三、使用说明：
1.按照继电器罩壳标签上的接线图，参考第八条电路举例将产品接入控制电路中
2.调整拨码开关，预制好延时时间，接通电源，继电器开始按第三条对应工作时序运行。
3.HHS5PF通电时间应大于等于2s。
4.HHS5PK信号控制端（3、4）闭合时应大于50ms，从控制端（3、4）断开时刻起，继电器开始延时，延时至预置时间，继电器释放，且控制端切勿输入电压或接地，同时应避免同电力线绞合走线，以免损坏产品。
5.HHS5PA模式A、B可通过调节面板上的拨档开关选择，且应在产品通电前设置好延时时间及A、B模式。
6.HHS5PY星三角转换延时时间为70ms。

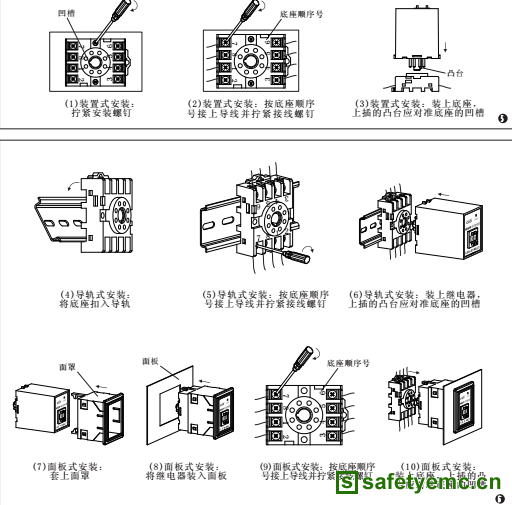

四、安装方法：
注意：在安装或拆卸前必须将主电路 电源切断。
1.装置式安装顺序：（1）-（2）-（3）
2.导轨式安装顺序：（4）-（5）-（6）
3.面板式安装顺序：（7）-（8）-（9）-（10）

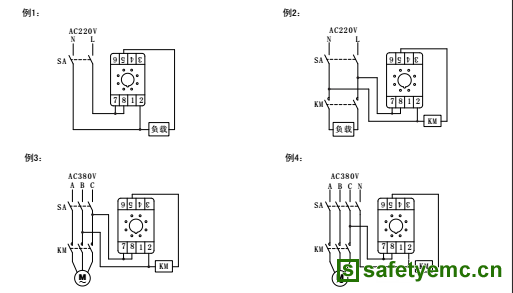

五、应用电路举例：
1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.5A，继电器直接控制，接线参考例1；若负载阻性电流大于3A或感性电流大于0.5A，继电器通过交流接触器扩容，接线参考例2；三相负载时，交流接触器和继电器电源为AC380V，接线参考例3：交流接触器和继电器电源为AC220V时，接线参考例4.
2.示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或KM（交流接触器）失电或断开。
3.
注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上（如例1所示）。
注2：KM为交流接触器的线圈，A1，A2两端可按例2、例3、例4接。
注3：例3中的时间继电器及KM的工作电源均为AC380V，应注意所选用产品的电压等级。

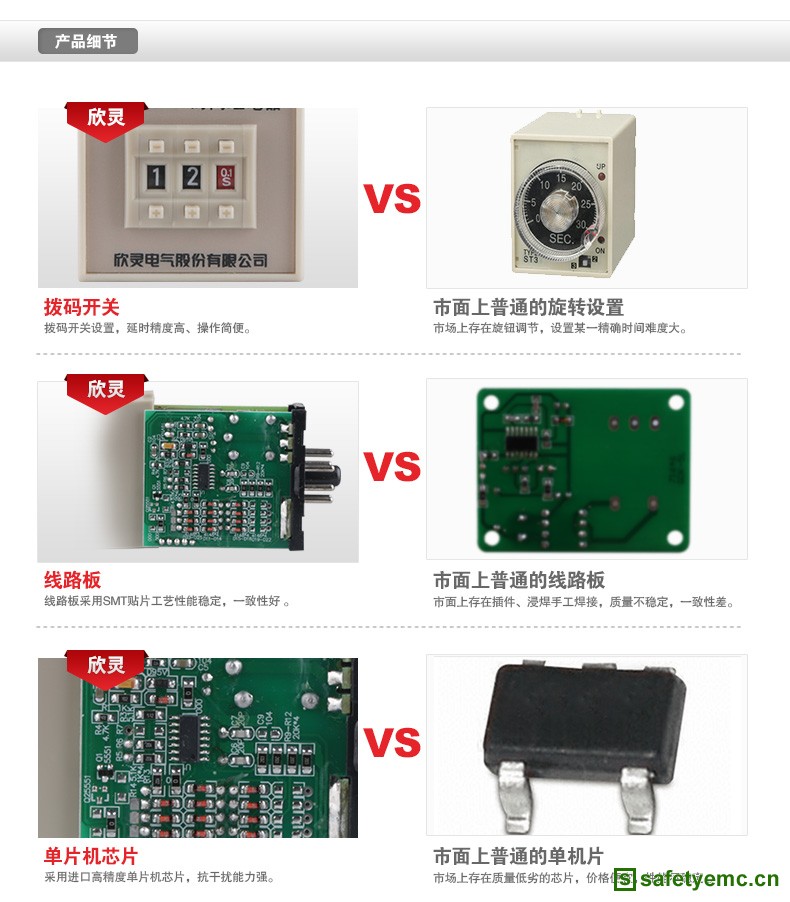

六、HHS5PA产品细节展示：
