供应欣灵HHS5-B 时间继电器 ST3PA-B 通电延时

一、概述

HHS5(ST3P)系列超级时间继电器(以下简称继电器)，适用于交流50Hz、工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预置的时间接通或分断电路。
本系列继电器具有体积小、重量轻、精度高、延时范围宽，性能好、寿命长等优点，可广泛应用在自动化 控制电路中作延时控制之用，本系列继电器可与JSZ3系列继电器等同互换使用。
本系列继电器执行Q/ZXL 0080企业标准，符合GB 14048.5和JB/T 10047有关要求.

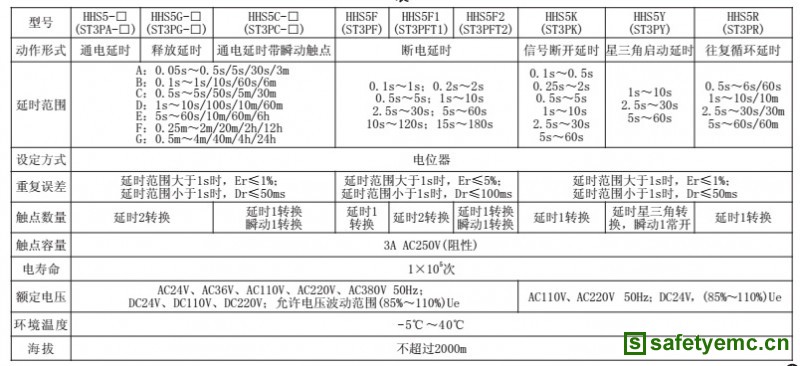

二、主要技术数据

三、使用说明
1、按照继电器罩壳标签上的接线图 ，参考第九条电路举例将产品接入控制电路中。
2、调整电位器 ，预置好延时时间，接通电源，继电器开始按第四条对应工作时序运行。
3、HHS5（ST3PA）、HHS5C（ST3PC）、HHS5G（ST3PG）系列产品均为四档时间范围可选择 （见延时范围 表），设定方式见第七条。
4、由于产品设定时间是由电位器设定的 ，且电位器均为非线性的 ，故用户在选用延时规格时应按标称值 的2/3至最大值此段选用，避免用大的延时规格设定小延时时间造成时间偏差大。
注1：HHS5F（ST3PF） 、HHS5F1（ST3PFT1）、HHS5F2（ST3PFT2） 通电时间应不小于2s。
注2：HHS5F（ST3PF） 复位控制端 （3、4） 在断电延时过程中接通 ， 继电器释放 ， 恢复到初始状态 ， 复位端切勿输入电压 或接地，以免损坏产品。
注3：HHS5K（ST3PK） 信号控制端 （3、4） 闭合时间应大于50ms， 从控制端 （3、4） 断开时刻起 ， 继电器开始延时 ， 延时至 预置时间，继电器释放，且控制端切勿输入电压或接地， 以免损坏产品。

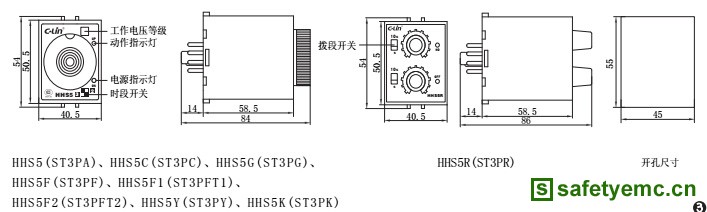

四、开孔及尺寸（mm）
