DFT-6600智能充放电综合测试仪

1.1主机概述

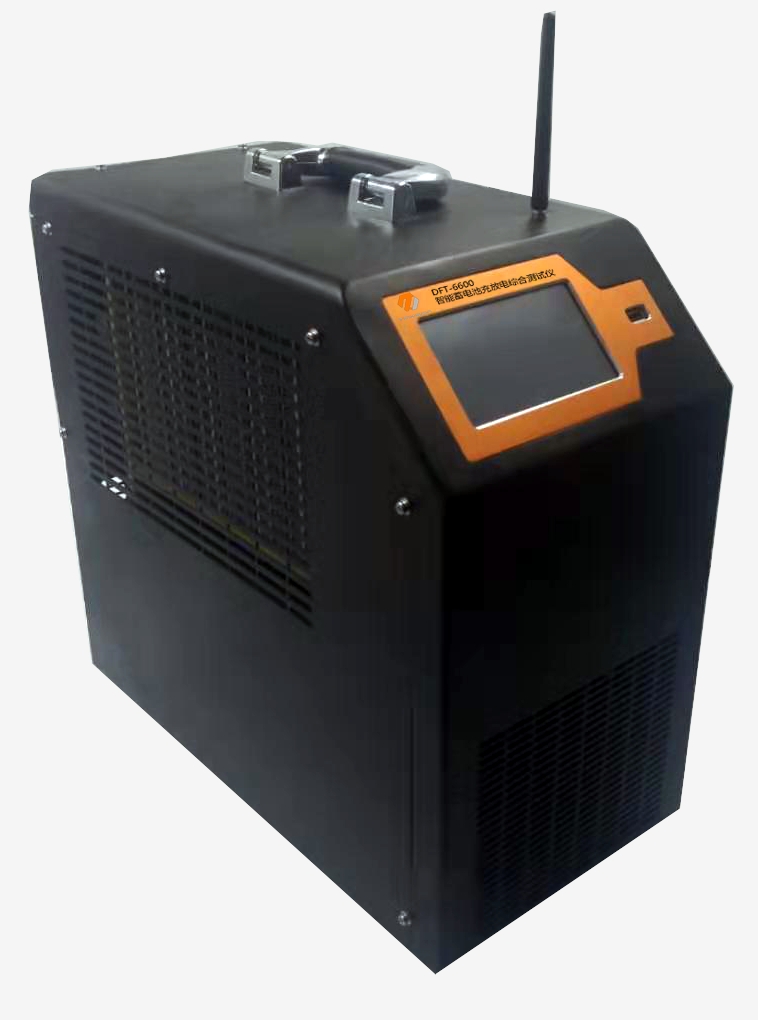

( 图片仅供参考)

该仪器集充电、放电、单体检测、在线监测和活化五合一体，一机多用。减少企业成本，降低维护人员的劳动强度，为蓄电池和UPS电源维护提供全面科学的检测手段。

本机采用新型功耗元件，专利技术制造，实现恒流放电、智能三阶段充电、均充/浮充、恒流/恒压自动转换功能；实时在线巡回检测每个单体电池或整组电池的电压，实时在线显示、检测、记录单节或整组电池的电压，同时将数据存贮或传送至PC机；大屏幕液晶显示，全中文菜单提示，操作简便，智能化程度高，可设定并控制电压、电流、时间、容量等参数，自动完成蓄电池组各种参数的测试、监控；自动放/充电，可对蓄电池进行活化，延长电池的使用寿命。充/放电完毕，检测的数据可通过RS232接口直接上传至PC机或现场将数据转存至U盘；配套的数据处理软件对放/充电采集的数据信息进行处理，分析电池剩余容量，生成各种图表，为分析电池性能提供了科学的依据。

1.2主要特点

l 集充电、放电、单体检测、在线监测和活化五合一体，功能齐全，一机多用。

l 智能三阶段充电、恒流放电、实时在线巡回检测每个单体电池参数。

l 功耗元件采用合金电阻，安全，无红热现象，寿命长。

l 单片机至U盘数据转存技术的应用，解决了大容量数据存贮问题。

l 充/放电结束，数据经U盘转存或经RS232接口上传计算机后台处理后可自动生成各种图表，电池性能一目了然。

l 便携式设计，方便流动性强的用户使用。

1.3主要功能

l 液晶屏显示，全中文菜单提示，操作简便，智能化程度高，可设定电压、电流、时间、容量等参数，自动完成蓄电池组各种参数的测试、监控。

l 实时在线监控功能：实时在线监测、显示所有测试数据：电流、电池组电压、单体电池电压、时间、容量等，同时将数据存贮并传送至PC机,显示并打印各种图表。

l 自动放充电功能：设定放/充电的电流、时长、容量及其电压的高限、低限，可以循环一次放电、充电过程。

l 电池活化功能：设定放充电循环次数，可对蓄电池组进行活化。

l 自动停机功能：在下列条件任意一条满足时自动停止放/充电：时间到、容量到、单体电池保护电压到以及整组电池保护电压到。

l 保护功能：如有电压异常情况发生，自动停止充电或放电。

l 电压、电流显示值的校准修正功能：主要校准电池组总电压、电流和单体电池电压。

l U盘数据转贮功能：充电、放电、自动放充或者电池活化结束后，可把采集的数据转存到U盘，再由U盘将放/充电采集的数据转存到PC机中，经配套的数据处理软件处理后，显示、打印各种图表。为判别整组或单体电池的优劣提供科学的依据。

l RS232接口通讯：实现计算机实时监测或充电、放电、自动放充或者电池活化结束后的数据转存。

1.4技术参数
