一种有效的谐波抑制方案

三、一种新的谐波抑制方案
随着科技的发展对谐波的抑制提出了新的设想，它克服了以往滤波器仅固定在某些谐波频段,它采用如图3的拓扑类型。它对非线性负载产生的谐波进行采样、分析、建立频谱图，以此频谱图为依据向电网侧送一个与非线性负载产生的谐波相反的谐波，从而达到谐波抑制的效果。

图3有源谐波调节器的基本工作原理

据此原理推出了有源谐波调节器（ACTIVEHARMONICCONDITIONER）它能将2～25次谐波有效地抑制。可根据电网的情况调整电压与电流波形的相位角，修正电流波形，提高功率因数，有效地抑制谐波干扰。它的工作原理见图4。

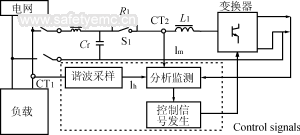

图4有源谐波调节器工作原理框图

有源谐波调节器具有友好的用户界面，通过对话窗进行现场设置，真实地将用户现场实际状态反馈至有源谐波调节器中，让其通过采样拾取器实时捕捉谐波，全面有效地抑制电网中的谐波。该调节器还具有标准的RS232接口，可方便地将谐波信息与实时计算机通讯。

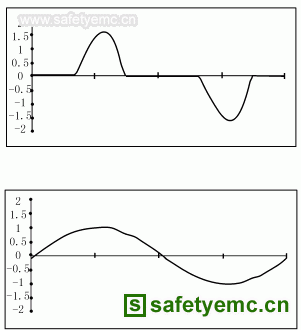

（a）无有源谐波调节器 （b）有有源谐波调节器

图5带有非线性负载（计算机等）的输入电流波形

图5为非线性负载经有源谐波调节器调节前(a)与调节后(b)的输入电流波形比较。可以看出，这种有源谐波调节器将大大抑制谐波，提高了功率因数，同时大大地减小损耗，大大地节约了能源，保障了电网线路的安全。利用该谐波调节器可全面解决电网造成的损失。
