开关电源纹波和噪声的解决方法

6 增加LDO
在开关电源或模块电源输出后再加一个低压差线性稳压器（LDO）能大幅度地降低输出噪声，以满足对噪声特别有要求的电路需要（见图22），输出噪声可达μV级。

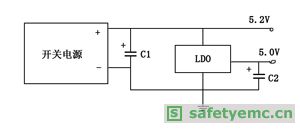

图22 在电源中加入LDO

由于LDO的压差（输入与输出电压的差值）仅几百mV，则在开关电源的输出略高于LDO几百mV就可以输出标准电压了，并且其损耗也不大。

7 增加有源EMI滤波器及有源输出纹波衰减器
有源EMI滤波器可在150kHz～30MHz间衰减共模和差模噪声，并且对衰减低频噪声特别有效。在250kHz时，可衰减60dB共模噪声及80dB差模噪声，在满载时效率可达99%。

输出纹波衰减器可在1～500kHz范围内减低电源输出纹波和噪声30dB以上，并且能改善动态响应及减小输出电容。
