4.3 网络信号浪涌保护器的选用
BAx系列信号浪涌保护器是专为通过双绞线进行信号传输的设备而设计，以保护其避免遭受感应过电压和操作过电压的损害。该浪涌保护器输入、输出采用RJ45公／母于接头串联保护。网络信号浪涌保护器原理图见图5所示。
以产品型号BAX-RJ45／UTP(／24)与BAX—RJ45／UTP—K(／24)为例，其主要指标是：接口／保护脚为RJ45/STP8线(24口)；额定电压Un为8V；最大持续运行电压Uc为12V;标称放电电流Isn(8／20μs) 为5kA;最大放电电流Imax(8／20u s) 为10kA;保护水平Up线-线／线-地：40V／150V与44V／90V；响应时间ta为1 ns；传输速率为155Mbit／s与1000Mbit／s；外壳防护级别为IP20；插入损耗DB为<0．2dB；工作温度-40～+85℃。
4.4 通讯信号浪涌保护器选用

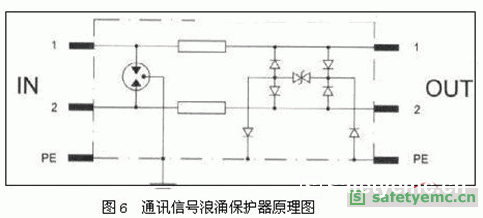

MET系列产品是专门用于双绞线传输线路中的过电压信号浪涌保护器，产品广泛适用于通信系统和工业自动化控制回路系统(比如RS232、RS422、RS485等等)的过电压保护。产品包括2线式(1对线)和4线式(2对线)各种系统。图6为原理图。
