DC/DC转换器传导EMI-第2部分 噪声传播和滤波

高开关频率是在电源转换技术发展过程中促进尺寸减小的主要因素。为了符合相关法规，通常需要采用电磁干扰 (EMI) 滤波器，而该滤波器通常在系统总体尺寸和体积中占据很大一部分，因此了解高频转换器的 EMI 特性至关重要。

在本系列文章的第 2 部分，您将了解差模 (DM) 和共模 (CM) 传导发射噪声分量的噪声源和传播路径，从而深入了解 DC/DC 转换器的传导 EMI 特性。本部分将介绍如何从总噪声测量结果中分离出 DM/CM 噪声，并将以升压转换器为例，重点介绍适用于汽车应用的主要 CM 噪声传导路径。

DM 和 CM 传导干扰

DM 和 CM 信号代表两种形式的传导发射。DM 电流通常称为对称模式信号或横向信号，而CM电流通常称为非对称模式信号或纵向信号。图 1 显示了同步降压和升压DC/DC拓扑中的DM和CM电流路径。Y电容C_Y1 和C_Y2 分别从正负电源线连接到GND，轻松形成了完整的CM电流传播路径 ^[1]。

图 1 同步降压 (a) 和升压 (b) 转换器 DM 和 CM 传导噪声路径

DM 传导噪声

DM 噪声电流 (I_DM) 由转换器固有开关动作产生，并在正负电源线 L1 和 L2 中以相反方向流动。DM 传导发射为“电流驱动型”，与开关电流 (di/dt)、磁场和低阻抗相关。DM 噪声通常在较小的回路区域流动，返回路径封闭且紧凑。

例如，在连续导通模式 (CCM) 下，降压转换器会产生一种梯形电流，且这种电流中谐波比较多。这些谐波在电源线上会表现为噪声。降压转换器的输入电容（图 1 中的 C_IN）有助于滤除这些高阶电流谐波，但由于电容的非理想寄生特性（等效串联电感 (ESL) 和等效串联电阻 (ESR)），有些谐波难免会以 DM 噪声形式出现在电源电流中，即使在添加实用的 EMI 输入滤波器级之后也于事无补。

CM 传导噪声

另一方面，CM 噪声电流 (I_CM) 会流入接地 GND 线并通过 L1 和 L2 电源线返回。CM 传导发射为“电压驱动型”，与高转换率电压 (dv/dt)、电场和高阻抗相关。在非隔离式 DC/DC 开关转换器中，由于 SW 节点处的 dv/dt 较高，产生了 CM 噪声，从而导致产生位移电流。该电流通过与 MOSFET 外壳、散热器和 SW 节点走线相关的寄生电容耦合到 GND 系统。与转换器输入或输出端的接线较长相关的耦合电容也可能构成 CM 噪声路径。

图 1 中的 CM 电流通过输入 EMI 滤波器的 Y 电容（CY1 和 CY2）返回。另一条返回路径为，通过 LISN 装置（在本系列文章的第 1 部分中讨论过）的 50Ω 测量阻抗返回，这显然是不合需要的。尽管 CM 电流的幅值远小于 DM 电流，但相对来说更难以处理，因为它通常在较大的传导回路区域流动，如同天线一般，可能增加辐射 EMI。

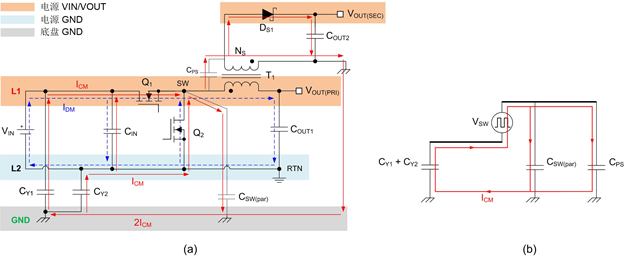

图 2 显示了 Fly-Buck（隔离式降压）转换器的 DM 和 CM 传导路径。CM 电流通过变压器 T₁ 的集总绕组间电容（图 2 中的 C_PS）流到二次侧，并通过接地 GND 连接返回。图 2 还显示了 CM 传播的简化等效电路。

图 2 Fly-Buck 隔离式转换器 DM 和 CM 传导噪声传播路径 (a)；CM 等效电路 (b)

在实际的转换器中，以下元件寄生效应均会影响电压和电流波形以及 CM 噪声：

• MOSFET 输出电容 (C_OSS)。

• 整流二极管结电容 (C_D)。

• 主电感绕组的等效并联电容 (EPC)。

• 输入和输出电容的等效串联电感 (ESL)。

相关内容，我将在第 3 部分中进一步详细介绍。

噪声源和传播路径

正如第 1 部分所述，测量 DC/DC 转换器传导发射（对于 CISPR 32 标准，规定带宽范围为 150kHz 至 30MHz；对于 CISPR 25 标准，则规定频率范围为更宽的 150kHz 至 108MHz）时，测量的是每条电源线上 50Ω LISN 电阻两端相对于接地 GND 的总噪声电压或“非对称”干扰 ^[1]。

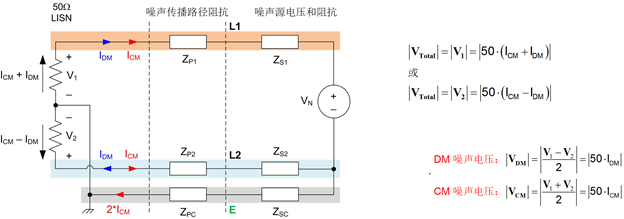

图 3 显示了 EMI 噪声的产生、传播和测量模型 ^[1]。噪声源电压用 VN 表示，噪声源和传播路径阻抗分别用 ZS 和 ZP 表示。LISN 和 EMI 接收器的高频等效电路仅为两个 50Ω 电阻。图 3 还显示了相应的 DM 和 CM 噪声电压 V_DM 和 V_CM，它们由两条电源线的总噪声电压 V₁ 和 V₂ 计算得出。DM（或“对称”）电压分量定义为 V₁ 和 V₂ 矢量差的一半；而 CM（或“非对称”）电压分量定义为 V₁ 和 V₂ 矢量和的一半 ^[2]。请注意，本文提供的 V_DM 通用定义与 CISPR 16 标准规定的值相比，可能存在 6dB 的偏差。

图 3 传导 EMI 发射模型，其中显示了噪声源电压、噪声传播路径和 LISN 等效电路

CM 噪声源阻抗主要是容性阻抗，并且 Z_CM 随频率的增大而减小。而 DM 噪声源阻抗通常为阻性和感性阻抗，并且 Z_DM 随频率的增大而增大。

要降低传导噪声水平，确保噪声源本身产生较少的噪声是其中的一种方法。对于噪声传播路径，可以通过滤波或其他方法调整阻抗，从而减小相应的电流。例如，要降低降压或升压转换器中的 CM 噪声，需要降低 SW 节点 dv/dt（噪声源）、通过减小接地寄生电容来增大阻抗、或者使用 Y 电容和/或 CM 扼流器进行滤波。本系列文章的第 4 部分将详细介绍 EMI 抑制技术分类。
