4. L.6 发热
- SELV控制器在正常使用过程中不应造成支撑件和安装面的过热。
- 符合性用IEC 61558-1: 2005第14章进行检验,电压施加额定电压的106%。
温度在如下条件决定，并达到稳定状态：
- 测试应该在防风罩进行，且空间尺寸不影响测试结果。
- 如果控制器标有ta，则测试在 ta ±5 °C的环境下进行。
注：测试结果校准到ta (不是 tamin)。
- 移动式控制器安装在一个黑漆松木板上，驻立式控制器按正常使用，放在一个黑漆松木板上。黑漆松木板大约 20 mm 厚, 尺寸超出样品正射投影至少 200 mm。

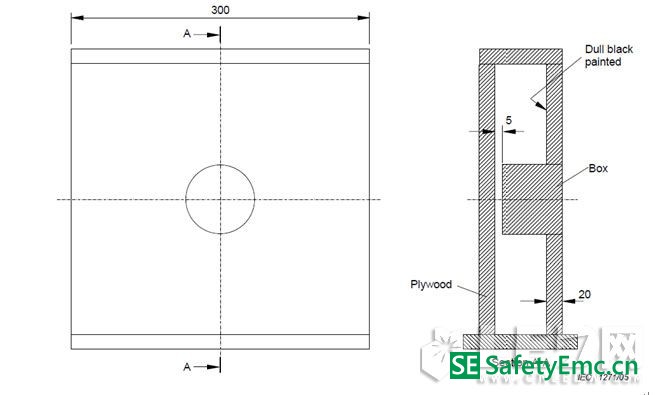

- 带整体式插头的控制器，要安装在一个平装在黑漆松木板做的盒子里的固定式插座上。盒子如图1。
图1
- 控制器带有type X, type Y 或 type Z 连接的，这个连接需要在紧接发热测试前承受一个 5 N的拉力。
- 控制器在额定输入电压下，带能达到额定输出的电阻负载，即在额定输出电压下达到额定输出，交流电流需要在额定功率因数下。输出电流在达到稳定时测试。
- 然后输入电压提高6 % ，输出电流调到上条测量到的值。 独立式控制器的输出电流不进行调节。
- 测试完之后，不改变任何条件，重复空载测试，如果空载状况更恶劣一些的话。
- 整体式控制器依据其规格书指示的正常使用条件安装
- 控制器有不连续的额定值的话，测试要在不连续的额定值进行，且到达稳定状态。
- 测试中，当控制器工作在额定环境温度（25 °C or ta）时，温度不得超过表中的值。测试区域温度不同于额定环境温度的，需要按表L.2校正并建立27.1 （球压）和 27.4（漏电起痕）的测试温度。
- 接触到绝缘外壳的保护装置的加热元件的温升也需要测试。
- 测试结束后，样品立即进行L8.3Table L.4的介电强度测试。仅施加在输入和输出电路之间。
- 测试过程中和测试后，电气连接不能松动，爬电距离和电气间隙不能减少到26章要求的值以下，灌封的变压器的自凝混合物不得融化，过载保护装置不得动作。
- 灌封式控制器，客户需要提供特制的带了热电偶的控制器做测试。
5. L.7 短路和过载保护
- SELV控制器应在正常使用中可能发生的短路或过载情况下不得变为不安全。
- 通过IEC 61558-1: 2005第15章的测试检验。
- 测试在14.1的测试结束后不改变环境温度和位置，立即进行。
- 在1.1 倍额定电压下测试，非固有耐短路的控制器在0.9 -1.1 倍额定电压间的任意值进行测试；
- 固有耐短路的控制器按15.2进行测试；
- 非固有耐短路的控制器按15.3进行测试；
- 非耐短路的控制器按15.4进行测试；
- 无危害控制器，按15.5进行测试；
- 控制器结合使用整流器，15.2 or 15.3的测试进行两次。
一次短路在整流器的输入端，一次短路在整流器的输出端；
当控制器有超过一个以上的绕组或有一个抽头绕组，测试结果需要考虑最高温度。
首先，所有绕组同时负载额定输出，接着选择输出绕组短路。
- 15.2, 15.3 和 15.4的测试，当控制器工作在额定环境温度（25 °C 或 ta）时，温度不应该超过表3给出的值。如果测试区域的温度与额定环境温度有差别的时候，在适用表3的值的时候要考虑这个偏差进行校正。
测试过程中，控制器不能喷出火焰，融化金属，产生有毒或可燃气体，温度不得超过表3的值。测试中和测试后，控制器应符合IEC 61347-1的第10章的要求。测试后，冷却到接近环境温度后，绝缘系统应能承受 L8.3的耐压测试。
注：此处的高压测试前可以不做潮湿处理。
- 15.2 固有耐短路控制器
固有耐短路控制器短路输出，直到达到稳定状态。
- 15.3 非固有耐短路控制器
非固有耐短路控制器应按如下测试:
15.3.1 输出端子短路。
控制器工作在0.9 和1.1倍额定电压之间的任意电压，温度在超过标准中表3中的值之前，过载保护装置不得动作。
15.3.2 假如控制器是使用符合IEC 60269-2 或IEC 60269-3要求的保险丝，或者技用技术性能相当的保险丝，控制器加载 k倍的保险丝的额定电流工作T时间。
通过保险丝的电流在整个测试过程中要保持恒定。保险丝要用一个可以忽略阻抗的连接导体来代替。
15.3.3 如果控制器是用符合IEC 60127标准的小型熔断器做，或符合标准ISO 8820道路用刀型电熔断体或技术性能相当的保险丝，则对变压器施加负载的时间与该熔断器相关标准规格单 规定的最长预飞弧时间相对应，施加的电流为该最长预飞弧时间对应的电流。通过保险丝的电流在整个测试过程中要保持恒定。保险丝要用一个可以忽略阻抗的连接导体来代替。
注：技术性能相当的熔断器是指与IEC 60127 或ISO 8820标准规定的熔断器具有相同时间-电流特性的熔断器。
如果控制器是使用符合IEC 60127的微型熔断器作为保护装置的，则应额外施加一个1.5 倍保险丝的额定电流的过载测试，直到到达稳定状态。
15.3.4 此条不适用。
15.3.5 如果控制器使用如下保护:
- 一个符合标准IEC 60127 或IEC 60269之外的过载保护装置，或断路器之外的过载保护装置，或
- 一个有意薄弱部件
则控制器需要负载一个保护装置的最小动作电流的0.95 倍的值，直到达到稳定状态。首确定最小动作电流时，应该从控制器100%额定输出开始，以2%的幅度（每一步都需要达到稳定状态）逐步提高控制器的输出电流，直到保护装置动作。
如果控制器是使用一个有意薄弱部件作为保护装置的，则上述测试要在2个新样品上重复进行。在第一个样品试验期间，薄弱部位应该如上述测试在同样部位以同样方式动作。在第二个样品使用期间，温度不得超过表3规定的稳定状态的值。
- 15.4 非耐短路控制器 – 基本无此种类型产品，不做详解
- 15.5 无危害控制器 –基本无此种类型产品，不做详解
