1. N.1 本附录适用于做双重绝缘或加强绝缘的固体绝缘层或薄层绝缘层。但是本附录不适用与绝缘绕组线和灯控制器的绝缘材料外壳。
2. N.3 定义
N.3.1 固体绝缘
放置在两个导电部件之间的具有均匀材质的单一绝缘层。
N.3.2 薄层绝缘 thin sheet insulation
放置在两个导电部件之间的，由两层或更多层薄层绝缘材料组成的绝缘。
3. N.4 对绝缘材料的要求
a) N.4.2对固体绝缘的要求

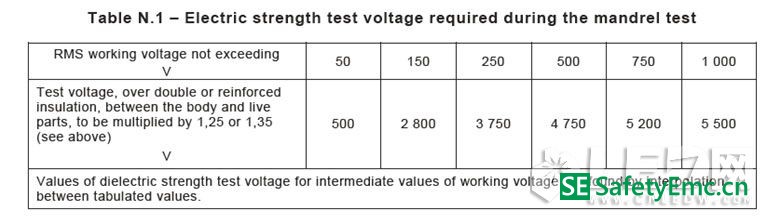

- 用至少5 kV或表N.1中的电压值乘以1.35，取高者进行介电强度测试，对材料的绝缘性进行验证。
- 如果绝缘材料不是按照IEC 60085和IEC 60216系列标准分类的，则介电强度的值要在上述基础上提高10 %：5.5 kV或表N.1中的电压值乘以1.5，取高者。
例如：工作电压 250 V,对应表N.1中电压是3750 V,则
针对第一种情况：3750 V x 1,35 = 5063 V > 5 kV V,采用5063 V
针对第二种情况：3750 V x 1,5 = 5625 V > 5.5 kV,采用5625 V
b) N.4.3对薄层绝缘的要求
N.4.3.1 薄层绝缘的厚度和组成
下列定义薄层绝缘的要求：
- 可以是很薄的绝缘，不考虑它的厚度，用作控制器中的绝缘时不会在生产过程和维护过程中被磨损。
- 不要求所有层都必须是相同材质。
- 树酯灌注层不能算是薄层绝缘。
- 如果绝缘由薄层绝缘组成，这个绝缘应该是在任何地方都有达到要求的薄层绝缘：
- 假如绝缘层是不可分离的（胶在一起的）
- 要求3层；
- 整个组合的绝缘层需要承受卷轴测试（拉力150 N）
- 假如绝缘层是可分离的
- 要求2层；
- 每一层需要承受卷轴测试（拉力50 N）
- 假如绝缘层是可分离的（可选的）
- 要求至少3层；
- 每一层需要承受卷轴测试（拉力50 N）
- 总层数的2/3层需要承受卷轴测试（拉力100 N）。
N.4.3.2 卷轴测试 （在承受机械压力的过程中进行电气强度测试）
制造商需要提供3层分离的70 mm宽的薄层绝缘进行测试。
测试样品需要固定在一个不锈钢镀镍或铜镀镍光滑表面的卷轴上。卷轴具体要求如图N.1b.
0.035 mm ? 0.005 mm厚的金属箔（铝箔或铜箔）紧贴在薄层绝缘样品表面上并承受1 N的拉力。金属箔固定的位置应当使得金属箔的边缘离样品的边缘为20 mm，且卷轴处在其最终的位置时，金属箔能覆盖样品伸展的侧面至少10 mm。在样品自由端用适当的夹紧装置将样品固定在位，样品要承受下列规定的拉力：
- 样品由几层不可分离的绝缘层构成，拉力150 N；
- 样品由几层绝缘层（有锯齿或无锯齿）构成，2/3 的层数构成的样品，拉力100 N；
- 由单层绝缘层构成的样品，拉力50 N。
卷轴应当缓慢地向前和向后旋转230?，旋转三次，旋转时不能猛然用力转动。如果旋转过程中样品在夹紧装置处出现破裂，则应当重新进行试验。如果有一个或多个样品在任何其他地方出现破裂，则试验不合格。当卷轴处在其最终位置时，应当在达到最终位置后1分钟内，在卷轴和金属箔之间按标准正文第12章规定方法做1分钟的介电强度测试，试验电压值如下：
- 针对由不可分离的多层薄层绝缘组成的绝缘，至少5 kV或表N.1中对应电压值乘以1.35，取高者；
- 针对由至少3层薄层绝缘组成的绝缘中的2/3的层数，至少5 kV或表N.1中对应电压值乘以1.25，取高者；
- 针对由两层薄层绝缘组成的绝缘中的一层绝缘，至少5 kV或表N.1中对应电压值乘以1.25，取高者。
试验期间不得出现闪络或击穿，电晕效应和类似的现象可以忽略不计。
