家电Ⅲ类器具需要测量泄漏电流吗?

案例问题

Ⅲ类器具要不要测量泄漏电流呢?譬如游泳池用12 V~潜水泵,内部没有超过12 V~的部件,即使人直接接触12V~部件也没有触电危险,那么,还要不要测量它的泄漏电流呢?

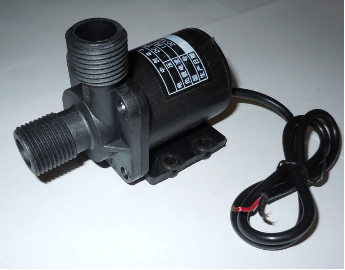

图1 游泳池用12 V~潜水泵

对此有不同的观点:

观点1:产品内部部件都是安全特低电压供电,没有超过安全特低电压的部件,人直接接触产品内部导电部件都没有触电危险,不需要测量泄漏电流。

观点2:Ⅲ类器具仍要测量泄漏电流。

哪一个观点更合理?

案例分析

笔者个人认为观点2更合理,理由如下:

1.GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》(IEC 60335-1:2004,IDT )标准13.2条款泄漏电流项目明确规定了Ⅲ类器具泄漏电流限值0.5 mA(标准条款内容详见下文),直接说明了应测量Ⅲ类器具的泄漏电流。

2.根据IEC TS 60479-2 Effects of current on human beings and livestock Part 2:Special aspects(电流通过人类和家畜的影响 第2部分:特殊方面)技术规范,人体浸在水中,人体阻抗发生了很大变化,对接触电流的反应也发生了很大变化,例如干燥情况下,电流经人手流过心脏,而泡在水中情况,电流可以直接经水进入人体胸腔。所以人体全部或部分泡在水中的电器产品要求与一般电器产品要求不同。这就是为什么在游泳池使用的潜水泵,安规标准要求其额定电压不能超过12V并且需要测量泄漏电流。

综上所述,尽管Ⅲ类器具内部没有标准定义的“带电部件”,导电部件均在安全特低电压下工作,但是依据GB 4706.1-2005标准13.2条款仍要测量其泄漏电流。

标准条款

GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》(IEC 60335-1:2004,IDT )标准

13.2 泄漏电流通过用GB/T 12113 (idt IEC 60990)中图4所描述的电路装置进行测量,测量在电源的任一极与连接金属箔的易触及金属部件之间进行。被连接的金属箔面积不得超20 cm X 10 cm,并与绝缘材料的易触及表面相接触。

……

器具持续工作至11.7规定的时间长度之后,泄漏电流应不超过下述值:

GB 4706.66-2008/ IEC 60335-2-41:2004《家用和类似用途电器的安全泵的特殊要求》标准

6.1 代替:

在游泳池内有人的情况下使用的潜水泵应是Ⅲ类,且额定电压应不超过12 V。

13工作温度下的泄漏电流和电气强度

GB 4706.1-2005的该章适用。


【来源:威凯技术分享】
