透过vivo X21拆解看内部结构设计、散热设计及EMC设计

距离vivo X21的发布已经过去了一段时间,凭借全新屏幕指纹的新形势解锁,vivo X21受到极高关注度。在硬件方面X21 使用高通骁龙660 AIE处理器,6GB大内存,128G ROM存储,6.28寸 16:9 刘海全面屏,3200mAh电池。下面我们透过拆解来看看内部结构、散热以及EMC是如何设计的。

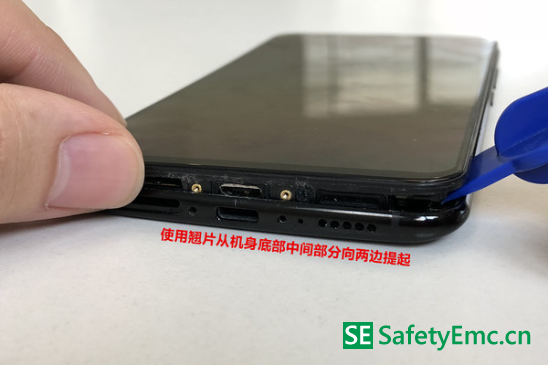

在拆机之前我们首先关闭手机,并取出SIM卡槽,X21为三选二SIM卡槽,可同时插入两张SIM卡。用翘片从机身底部中间部分,使用翘片插入,分别向两边提起。原本计划用热风枪对边缘进行加热后进行拆解。

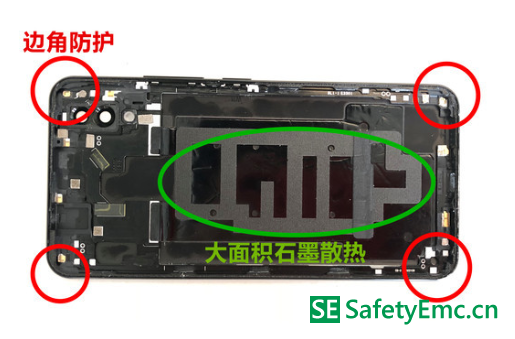

拆下后盖我们可以看到,X21边角采用防碰撞软胶材质,有效保护因机身跌落而导致元器件受损。绿色部分,为大面积石墨散热材质,充分保证在日常使用过程和游戏过程中,手机不发热。

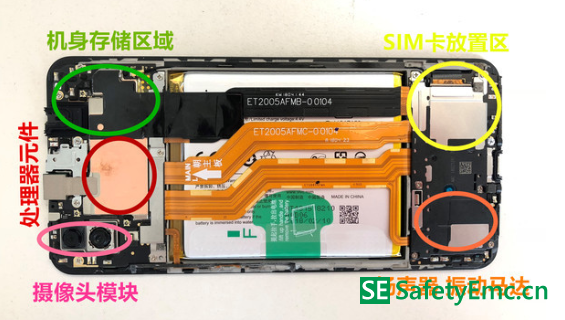

从机身正面来看,整体布局还是典型三段式结构设计。但相对上一代机型有着不小的改变。整体主板区域面积有所减小,电池仓面积增大。这里想重点提及下机身底部区域,该机SIM卡放置区位于机身底部,另一侧为扬声器与振动马达放置区。为什么扬声器与振动马达占据较大区域呢?因为vivo一直注重HiFi音质,为了保证手机拥有超高音质表现,专门配备HiFi独立解码芯片,同时该机依旧保留3.5毫米耳机接孔,可见vivo对于音质不变的追求。

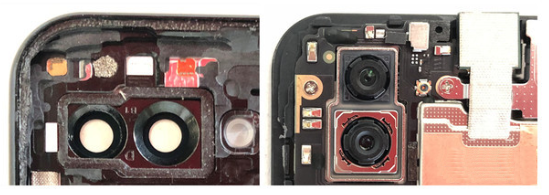

摄像区域,X21屏幕指纹手机后置双摄像头,采用“主摄像头+副摄像头”的方案,主摄像头采用2x1200万像素(2400万感光单元)的传感器,支持全像素双核对焦技术,光圈F/1.8,而副摄像头为500万像素,光圈F/2.4。

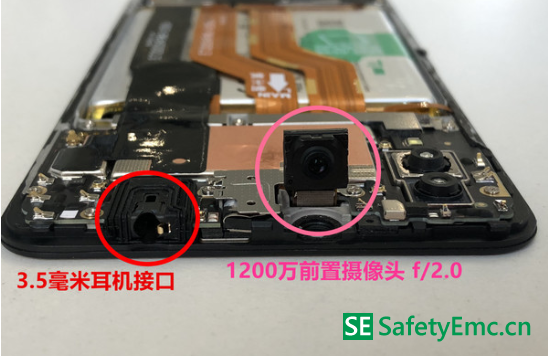

前置2 x 1200万像素摄像头,光圈F/2.0,相机内置美颜模式的玩法多多。另外,X21屏幕指纹手机还支持P3色域相机功能。该机3.5毫米耳机接孔位于屏幕顶部,方便我们日常听歌。

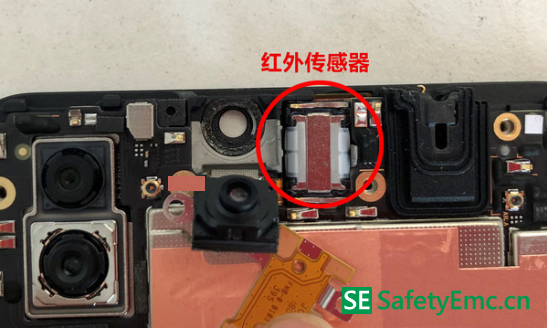

在前置摄像头旁边,则为一枚红外线传感器。在“刘海屏”发展至今,其他手机厂商仅仅在“刘海”中配备摄像头模块,光线感应器模块。这使得在夜间使用“面部”解锁时,需要依靠调高屏幕亮度,使用屏幕进行补光,从而进行面部解锁,解锁成功率大大降低。就是红外传感器下面大片的铝箔也太Low了吧,能否从电路上解决EMI辐射的问题。

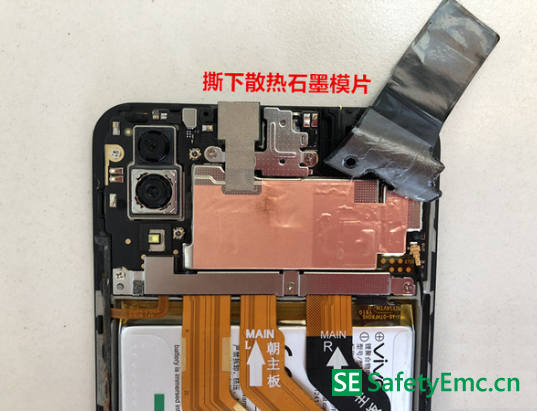

下面,我们进行主板拆离。X21屏幕指纹版采用双散热模式,在金属铜片的基础上,增加石墨散热,双管齐下,保证手机在日常使用中不发热。

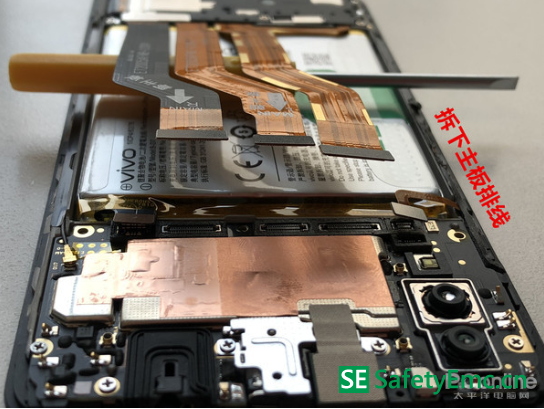

在拆下金属固定板后,我们拆下排线。在拆除排线同时,我们可以看到排线接口处被软质泡沫棉所包裹,防止手机因振动,而造成排线脱落。

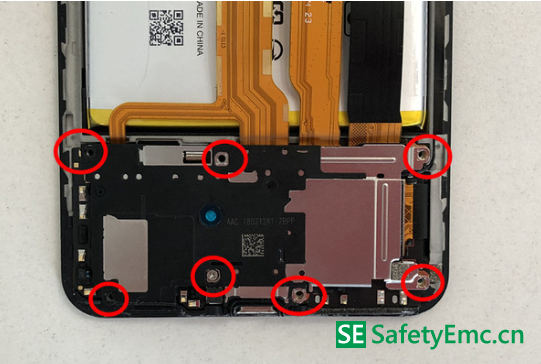

接下来是机身底部排线,我们先拧下标注点螺丝,以便拆解。这块使用大片的铁片作为屏幕和主板的屏蔽。

机身底部,我们可以秦楚看到,较大区域留给了扬声器以及HiFi音乐处理芯片,以保证其拥有较高的音质表现。在X21上采用了全新振动马达,增强振动效果。

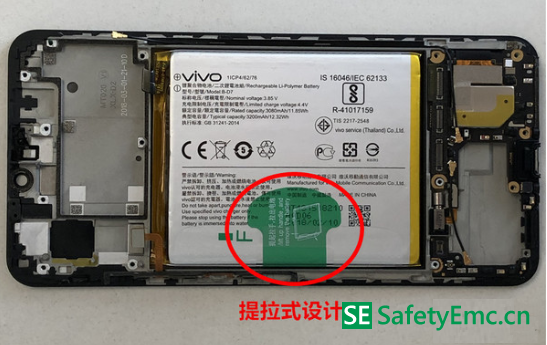

再拆卸电池之前,发现一个非常贴心的事情。X21自带电池提手,方便我们在更换电池时,不方便取出电池这一情况,非常人性化设计。

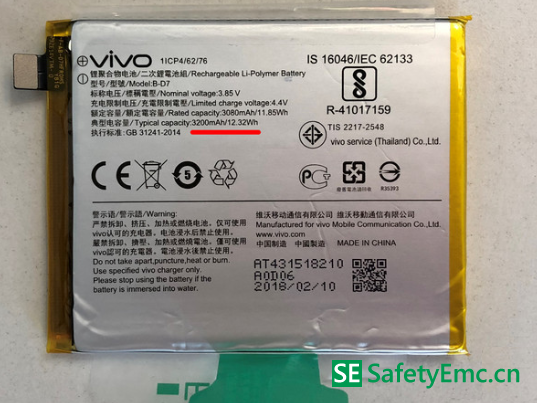

X21采用了锂离子聚合物电池,标准电压为3.85V,充电限制电压为4.4V,电池容量为3200mAh,11.85Wh。透过电池标签我们可以看到,通过了欧盟CE、俄罗斯GOST、台湾BSMI、泰国TISI和印度CRS等安规认证。

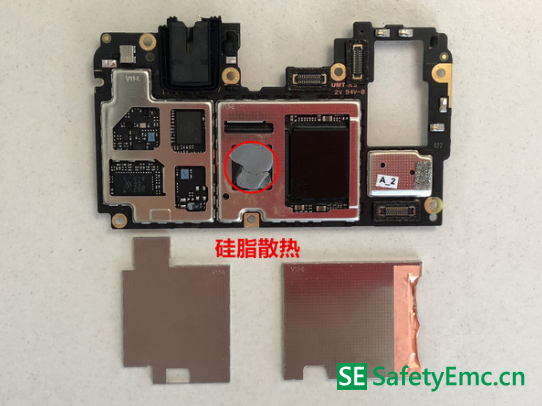

在拆解主板部分时,主板部分被硅脂散热膏所涂盖住,目的就是为了更好帮助CPU散热,散热不降频。从种种散热布局设计,和用料上,我们也不难看出vivo对于散热方面的用心。主芯片部分都是用屏蔽罩遮盖起来,这大部分企业也是通用做法,提高产品内部屏蔽。

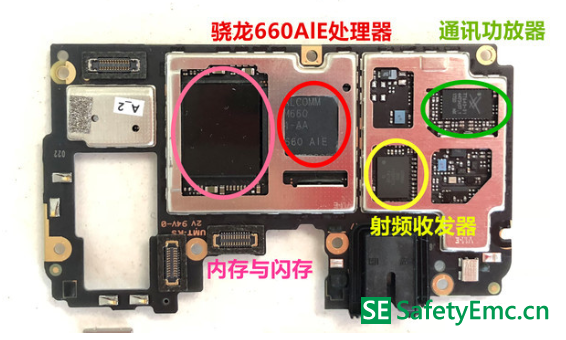

主板部分:X21屏幕指纹手机搭载高通骁龙660 AIE处理器,这是基于骁龙660定制的一款芯片,主要增加人工智能计算模块,配合6GB大运存,可以同时并行处理更多AI任务。同时搭配128G闪存,skyworks77643-31通讯功放,以及高通SDR660射频发射器。

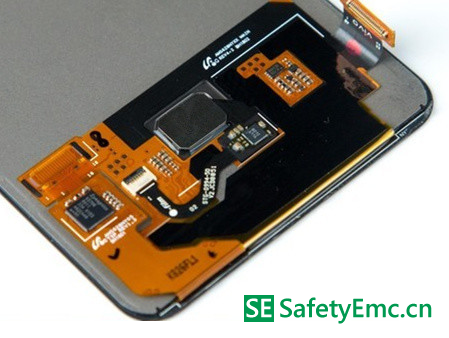

而屏幕指纹被固定安放在屏幕下方中间位置,它看起来与普通指纹识别模块并无差别,但是如果要使它投过屏幕来进行指纹识别,难度就非常大了。

通过对X21 的拆解,我们可以看到,无论从元件布局,再到散热实际设计,只是在EMC设计方面做得还不够完美,有很多加铜箔来解决辐射的问题。手机元件严丝合缝的布局设计,以及对音质执着的追求,都给我们留下了深刻的印象。期望这样用心的一款手机能得到消费者们的认可。
