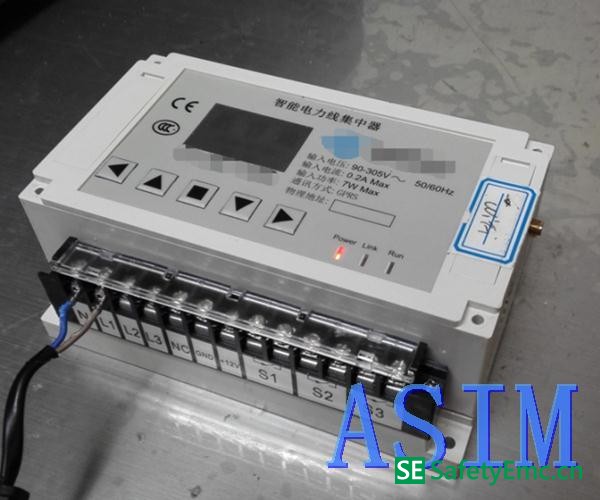

智能电力线集中器ESD复位重启解决方案



一、智能电力线集中器ESD测试标准

智能电力线集中器ESD测试是根据IEC61000-4-2 标准(即国际电工委员会所颁布的一个基础性标准)标准适合于各种电气与电子设备作电磁兼容性的测试 IEC61000-4-2 对应国内标准是GB/T 17626.2  IEC61000-4 标准的最大特点是体现在它的实用性它对不同环境条件下的电气与电子设备的电磁兼容性有不同的要求,因此标准适用的面就非常之广。

二、 智能电力线集中器ESD整改案例:




1测试原因分析:

   按照IEC61000-4-2接触±4K,空气±8K标准。分别对机器外露RFWLAN、接线螺丝柱进行接触±4K放电,对显示屏进行空气±8K放电,均出现复位重启现象。经分析为主控受到ESD干扰,系统复位重启。

2整改措施:

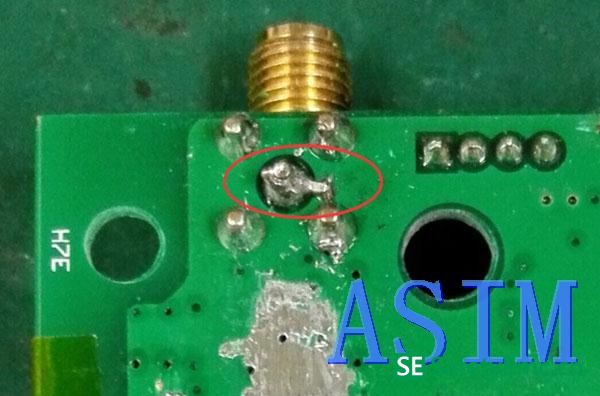

1RF端口引脚对地增加 ASIM ESD(型号:CV0402VT6001T),如图一所示


(图一)

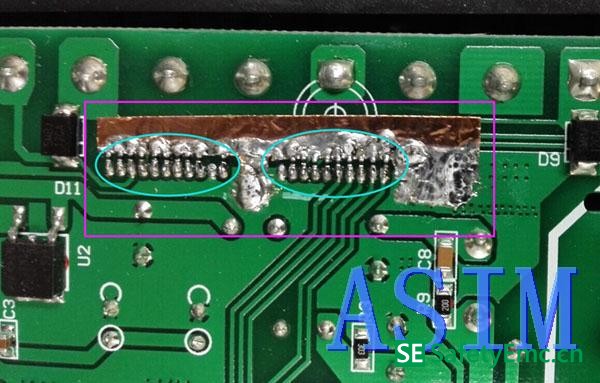

2主板外接端口引脚对地增加ASIM ESD(红色圆圈型号CV0402VT6102T;蓝色圆圈型号CV0402VT6030T)。图二所示




(图二)

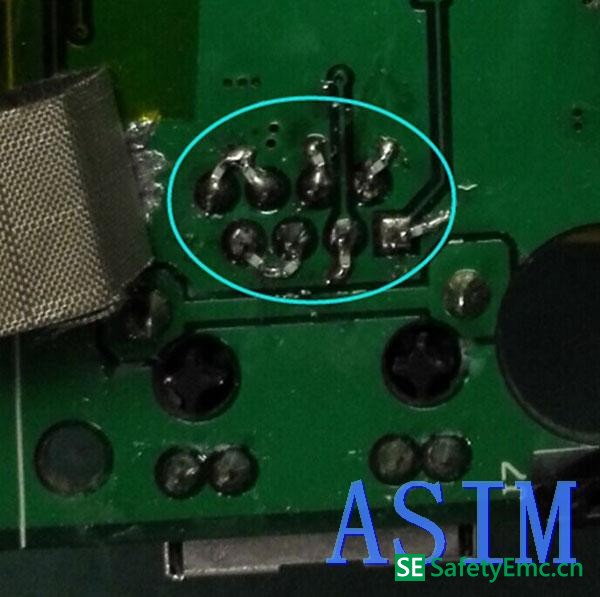

3网络端口引脚对地增加ASIM ESD(型号:CV0402VT6001T)。图三所示




(图三)

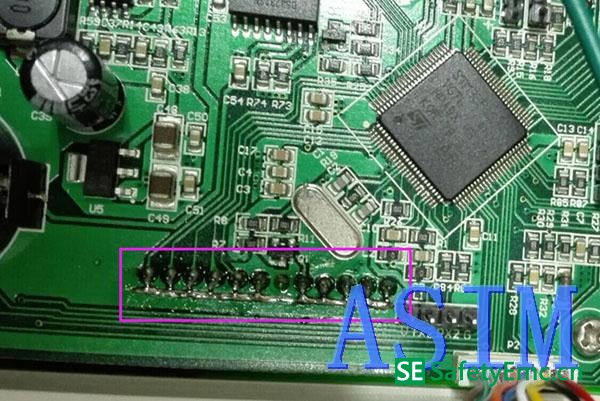

4针对接线柱静电处理,可以在排插引脚对地增加ASIM ESD(型号:CV0402VT6201T)。

图四所示:


(图四)

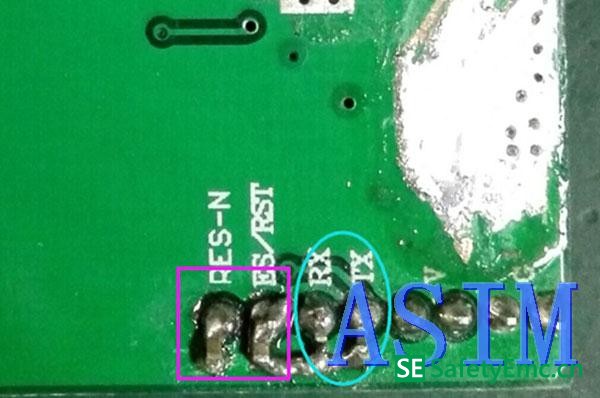

 5针对显示屏空气放电引起的复位现象处理,可以在显示屏引脚对地增加ASIM ESD(型号:CV0402VT6201T




更多ESD问题,可了解:http://www.asim-emc.com/​ 阿赛姆科技拥有专业的EMC技术团队为您解决各种ESD问题。
