MP3播放器ESD整改案例

  此测试产品是一款MP3播放器,对外露的USB端口进行接触4KV放电、耳机插口空气8KV放电时,机器会死机和自动关机,重新开机又可以正常工作,这就不符合EN61000-4-2标准的类要求。

打开玩具外壳,耳机处没有做ESD防护处理(有预留器件位置),在耳机L/R声道、检测脚对地并联ESD(ASIM型号:CV0402VT6101T)L/R声道、检测脚串联磁珠(ASIM型号:CVB1005C182),测试样机能过接触±4KV;空气±8KV

USB连接板接口处没有作ESD防护处理(有预留器件位置),在预留器件位置USB D-/+信号线对地并联ASIM ESD(型号:ESD5D003SA, USB D+/-数据线串联ASIM共模滤波器(型号:CVM1210DH900MFR;USB V+对地并联ASIM ESD(型号:CV0402VT6101T),测试后有所改善,还是会出现关机;打开PCB Layout图,发现USB外壳地与大地是分开没有相连,把金属外壳与大地焊接起来,测试还是出现关机死机现象;最后把USB金属外壳通过用磁珠(ASIM型号:CVB1608C252T)与大地连接。测试样机能过接触±4KV;空气±8KV。如下


ESD整改,ESD防护管,共模滤波器,磁珠       ESD整改,ESD防护管,共模滤波器,磁珠

设计原理:

1.差分对信号 PCB Layout时需要做阻抗匹配,尽量少打过孔底层需要完整的参考地平面;

2.每层地与地之间多打无规则过孔连接,使得地与地之间阻抗最小,0电位;



端口标准设计:

ESD整改,ESD防护管,共模滤波器,磁珠ESD整改,ESD防护管,共模滤波器,磁珠

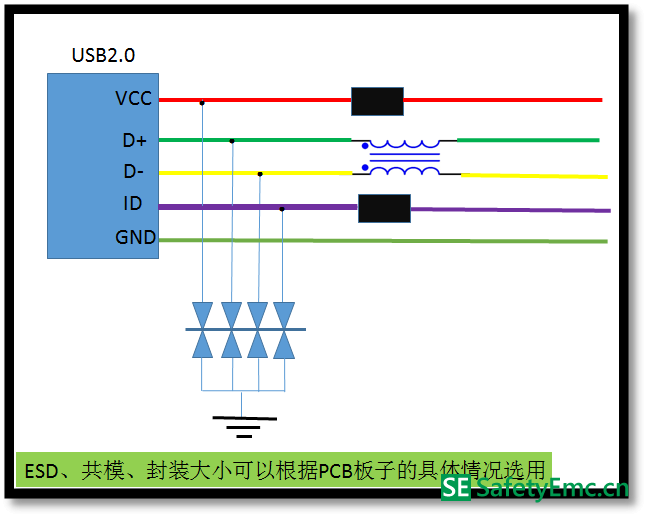

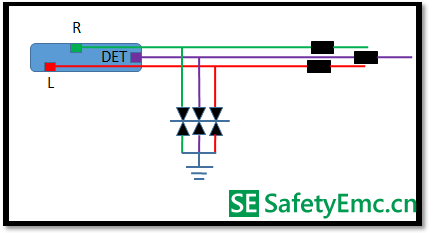

                                                                                              USB2.0端口                                         耳机端口
