共模滤波器电路的设计

 电源线上的差模扰和共模扰。 差模干扰在两线之间传输对称性;共模扰在导线与大地之间传输,叫不对称性扰。通常50kHa以下时,差模骚扰占主; 5MHz上,共模扰占主要500kHz ~5MHz这个值范围,差模扰与共模不能忽略不计


贴片共模滤波器,EMI共模滤波器,信号用共模滤波器

差模扰频率低,干扰较小;共模扰频率高,还通过导线产生辐射,干扰较大。想减小传导扰,把控EMC标准规定的极限电平下,最的方法就是在开关电源输人和输出电路加共模滤波器。对开关电源产生的骚扰信号,只要选择相应的共模滤波器,就能达到EMC标准。

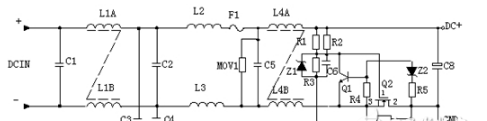

差模传导骚扰的方法是在电源线火线和零线上串联差模扼流圈、火线和零线之间并联差模电容(X电容)或用电容和电感组成低通滤波器,来减小高频干扰;减弱共模传导骚扰的方式是在电源线火线和零线上串联共模扼流圈,在火线、零线与地导线之间并联共模抑制电容器,组成LC滤波器进行滤波,滤除噪声。

本文出自:http://www.asim-emc.com​
