TVS管解决平板电脑MID咪头MIC空气放电死机问题

  一、平板电脑ESD静电问题分析

按照IEC61000-4-2标准,针对人体可以触摸的金属部件采用接触±4K,针对无法触摸而有缝隙的部件,采用空气放电模式:±8K,平板电脑中的咪头就是其中之一。

这是一台已经通过接触±4K OK的平板电脑,其它部位的空气±8K也OK,唯一就是咪头MIC位置,空气放电时出现死机现象。从下图中黄色部分走线可以看出,咪头两根走线是直接进入IC内部的。如果不做ESD静电防护措施的话,IC是很容易被静电打坏,所以,我们需要泄放掉线路中的ESD静电,通过在走线上对地增加静电保护器件(即TVS管),从而达到保护IC的目的。




双向tvs管,esd静电检测,静电防护器件,双向tvs管选型

二、使用TVS管整改措施:



双向tvs管,esd静电检测,静电防护器件,双向tvs管选型

注:图片来源于网络

1、TVS选型分析:



双向tvs管,esd静电检测,静电防护器件,双向tvs管选型

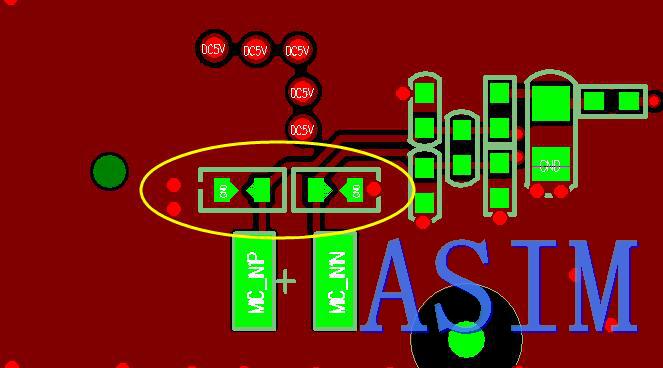

拆机后,看见机器上原来安装有ESD静电保护器件,上图黄色圆圈位置。所以分析可能是因为客户ESD静电保护器件选型不适合,没有达到保护的效果。

2、TVS管解决空气放电问题:

在分析清楚问题原因后,通过TVS管选型,在咪头连接IC的线路中对地并联TVS管,再进行复测, 没有出现死机等异常现象,工作正常。

本文出自深圳市阿赛姆科技有限公司转载请说明出处及链接(http://www.asim-emc.com/)
