RS-485端口ESD设计(保护方案)

TVS二极管ESD7-12R750TR专门为非对称工作电压的RS-485端口提供保护,主要保护静电放电、EFT和雷击引起的浪涌电流带来的损害。

TVS二极管ESD7-12R750TR主要参数详解:

TVS二极管

功率:400W

耐压:7V-12V

低容值:75PF

额定浪涌电流:12A

低漏电流

SOT-23封装

应用领域: RS-485端口、安全系统、企业交换机等领域

接下来,电路保护元器件厂商阿赛姆(ASIM),从原理到方案实操为大家带来详细的RS-485端口防护方案。

TVS二极管

RS-485端口防护方案注意事项:

1. 布线要短;

2.避免高空,防止感应雷电;

3.单独走线,防止其它线路的干扰;

工程师设计人员在设计RS-485端口的EMC时,可以参考以下三个标准:1)IEC61000-4-2静电放电(ESD)

2)IEC 61000-4-4电快速瞬变(EFT)

3)IEC 61000-4-5浪涌抗扰度(Surge)

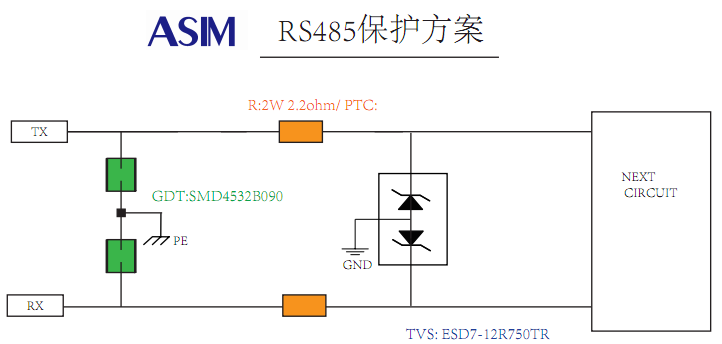

TVS二极管ESD7-12R750TR在RS-485端口中的保护应用

RS-485端口中所面临的ESD和EFT的能量级别是类似的,浪涌波形的能量级别则高出3到4个数量级。针对ESD和EFT的保护,可以通过加TVS二极管ESD7-12R750TR来解决。

按照国际标准(IEC)规范设计,(ASIM)工程师设计出EMC防护解决方案,同时这些方案,已通过了第三方独立EMC测试的认证,从本质上就解决了RS-485端口的问题。值得一提的是,方案中所需要用到的电路保护元器件之一TVS二极管ESD7-12R750TR,
