原来瞬态抑制二极管防浪涌是这样的​

瞬态抑制二极管(TVS瞬态抑制器)又叫钳位型二极管,是目前电子行业普遍的一种高效能电路保护器件,常被用来并联于电源正负极,防止过大的反向电压对负载电路的冲击,能吸收高达数千瓦的浪涌功率,它的主要特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压钳制在预定水平,其响应时间为毫秒级,因此可有效地保护线路板中的精密元器件。

既然瞬态抑制二极有这么好的防护效果,那么他可以用在哪些行业了,其实目前已广泛应用于消费电子、通讯设备、医疗设备、车载产品、家用电器、仪器仪表、智能家居,安防,物联网等等的保护。

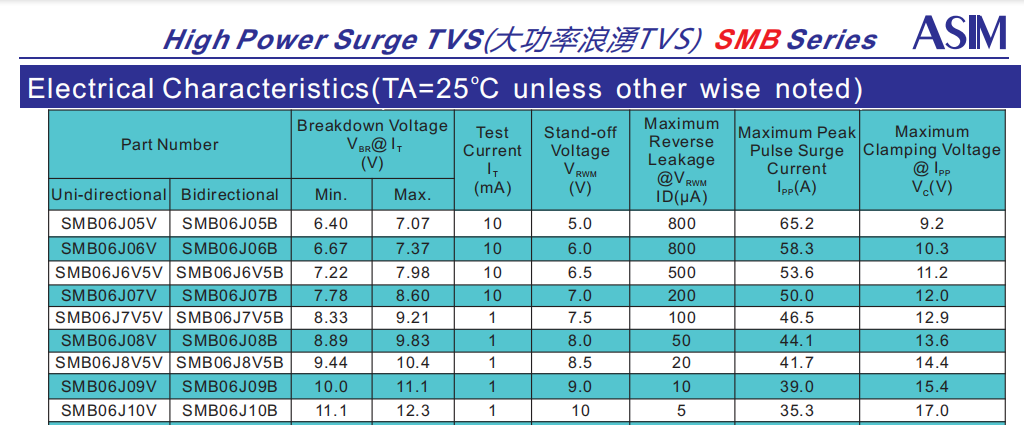

 瞬态抑制二极能对我们电子产品带来这么好的防护作用,但是如果没有选好合适的TVS管,往往达不到理想的效果;那么TVS器件的主要电参数怎么选择了,请看下图:



瞬态抑制二极管,tvs

以第一个型号为例:如果选单向型号是SMB06J05V,双向型号是SMB06J05B;其中VRWM是瞬态抑制二极管在正常状态时可承受的电压,此电压应大于或等于被保护电路的正常工作电压;VBR是TVS最小的击穿电压,低于这个电压TVS是不会产生雪崩的;最大钳位电压VC和最大峰值脉冲电流I PP;还有额定脉冲功率,这是基于最大截止电压VC和此时的峰值脉冲电流IPP。学会了这些,选型就变得简单了。

本文出自深圳市阿赛姆科技有限公司转载请说明出处及链接(http://www.asim-emc.com/)
