HDMI辐射整改案例

 HDMI辐射由于其传输速率为高速,所有由信号带出来的谐波分量很多,而且频率也会倍得很高。

一、HDMI端口介绍:

HDMI高清晰度多媒体接口,是一种全数位化影像和声音传送接口,可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号,由于音频和视频信号采用同一条电缆,大大简化了系统的安装。

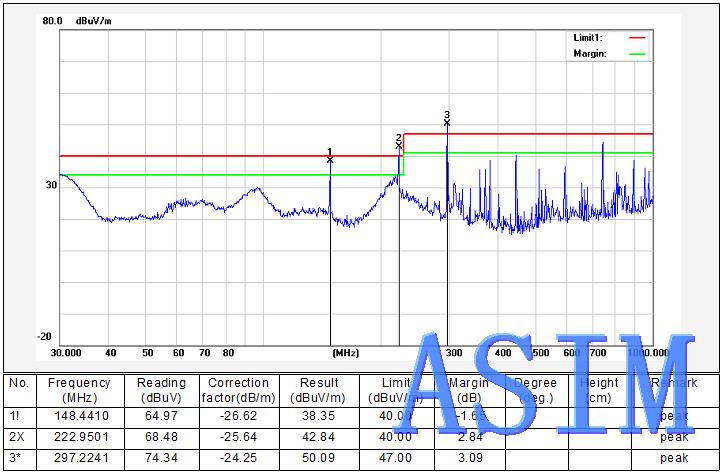

二、整改前现象:



HDMI辐射整改,贴片共模电感,emi整改,阿赛姆

三、整改方法:

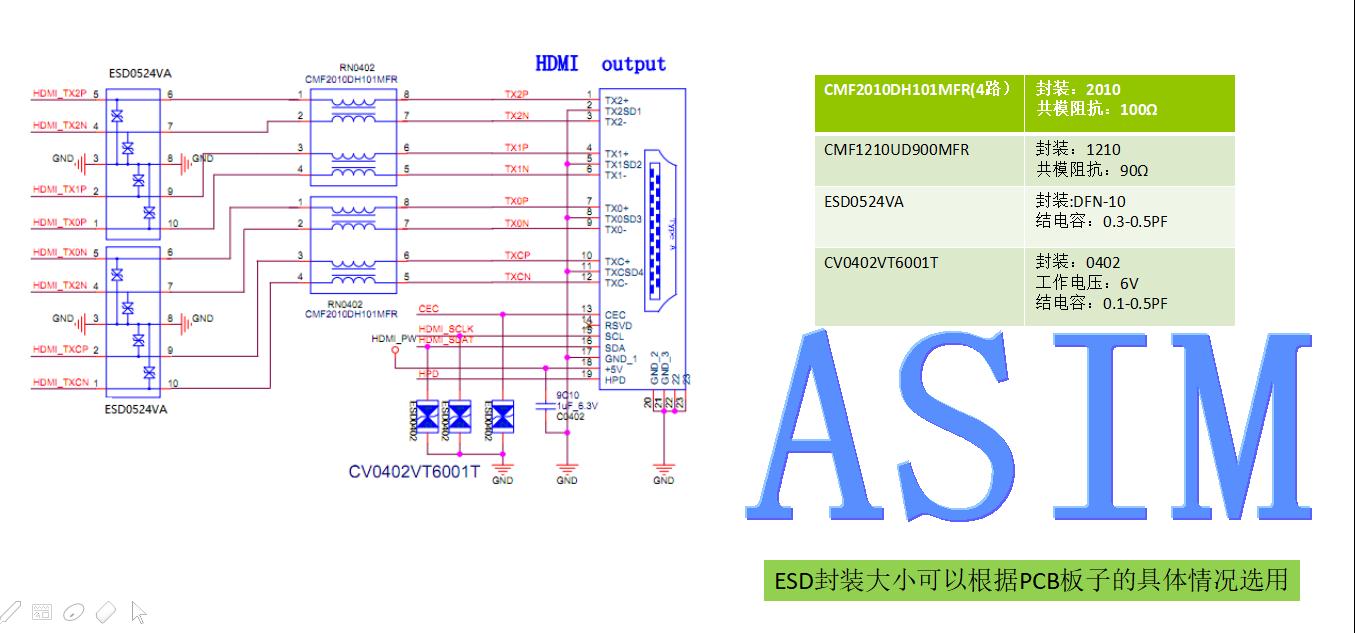

1、在HDMI接口的差分信号线处加ASIM?共模滤波器 (型号:CMF1210UD900MFR),在HDMI接口VCC处加ASIM磁珠(型号:CVB1608E601T),如下图为HDMI接口的常用设计方案:



HDMI辐射整改,贴片共模电感,emi整改,阿赛姆

同时,对于HDMI辐射来说,HDMI线也很重要,好的方案如果配的是一条差的线测试,那测试结果 也是不理想的。

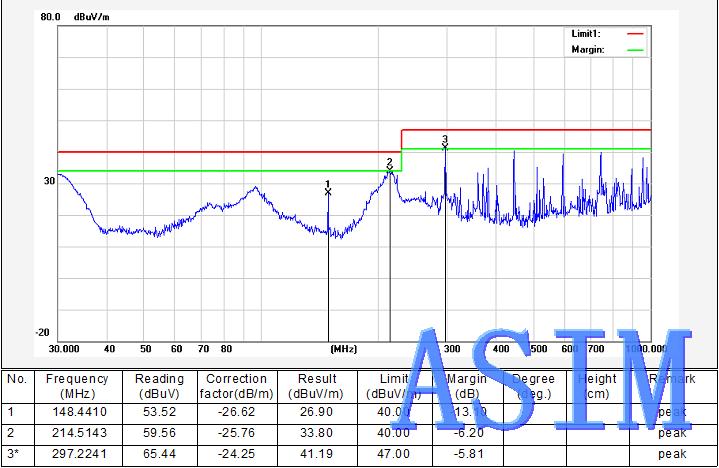

四、整改后实验结果:



HDMI辐射整改,贴片共模电感,emi整改,阿赛姆

EMI测试实质:

辐射发射测试实质上就是测试产品中两种等效天线所产生的辐射信号,第一种是等效天线信号环路,环路是产生的辐射等效天线,这种辐射产生的源头是环路中流动着的电流信号(这种电流信号通常为正常工作信号,它是一种差模信号,如时钟信号及谐波),电子产品中任何信号的传递都存在环路,如果信号是交变的,那么信号所在的环路都会产生辐射,当产品中信号的电流大小、频率确认后,信号环路产生的辐射强度与环路面积有关,因此控制信号环路的面积是控制EMC问题的一个重要的课题。

在电子产品中,除了产品功能电路原理图所表述的信息外,还存在很多未知的信息,如信号线与信号线之间的寄生电容,寄生电感,信号与参考地之间的寄生电容,信号的引线电感等等。
