让城市和乡村更美丽”、“让照明生活更美好”是我们科云浦人共同追求的梦。因此亮化设计就要与建筑的设计理念高度融合，用LED灯具的绿色环保，用LED灯具的绚丽多彩去给建筑锦上添花，去强化建筑设计的理念和意义。
下面介绍一下景观照明灯具设计过程中的注意事项，以及在项目中控制系统的选型及注意事项。
一、LED景观照明灯具的设计
1)灯具防水设计，目前市面上有两种防水方式，一种是灯具结构防水，主要是靠硅胶垫
与端盖结合，另一种就是灌硅胶防水，两种都是市面上很成熟的灯具防水方式。但是在项目中很多会出现浸水的想象，导致灯具失效不工作，其中一个原因就是硅胶垫的设计问题，与端盖不匹配，市面上很多灯具没有装呼吸器，而灯具工作过程中热胀冷缩使硅胶垫变形导致进水。另一个原因就是灯具安装过程中防水接头没有旋紧，导致灯具接头接触不良，甚至出现氧化的现象，正确的接线方法：

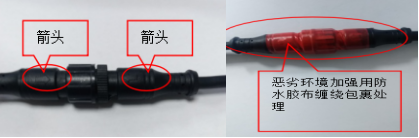

a、正常环境中，插头不应直接裸露在空气中，要隐藏在线槽或灯具后，不直接淋雨。
b、高温高湿直接雨淋中，插头锁紧后应加强用防水胶布缠绕包裹处理。
总而言之，灯具进水是致命的，在设计与安装过程中应当加以防范注意。
2)灯具方案设计，灯具设计分为恒压与恒流两种，恒压方案是随着电压波动而变化，在项目应用中会出现很严重的色差，以至于带载数量减少。恒流方案是指在指定电压范围内电流恒定，以下是恒压与恒流的对比，在设计中要注意。
3)灯具电子设计：灯具是从设计原理到生成PCB，其中原理设计要根据项目的需求选择芯片方案，来达到控制效果。如控制的灯具，一般有灯具控制的要求，像素的要求，灰度的要求，刷新率的要求等参数来达到高辉高刷，使出现的画面细腻，清晰。
在灯具PCB设计过程中要注意：
a、控制与驱动的线路尽可能分开，减少干扰。
b、控制的信号线路尽可能走直线，不走弯线。
c、控制的线路尽可能不放过孔，若无法避免至少加两个以上过孔以防失效。
d、驱动的线路根据功率的大小适当加电容滤波，减少对信号的干扰。
二、LED景观照明灯具的控制应用
1)景观照明灯具的控制方式有：0-10V，PWM，DMX512，SPI，可控硅，其中户外常用的
是DMX512，SPI;室内较为常用的是可控硅调光与PWM调光以及0-10V调光、DALI调光，各有各的优缺点。

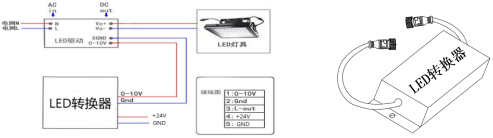

a、0-10V控制即模拟量控制，利用直流1-10V作模拟量控制信号，通过控制直流电压的
变化来改变负载驱动器的光输出，优点是无需外接电源，使用简便安全，缺点是控制信号距离受限，需外接485转换器才能长距离控制，如下图：

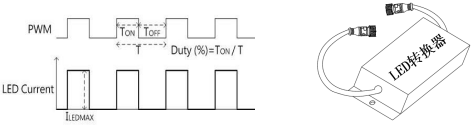

b，PWM调光即脉宽控制，改变脉冲宽度，通过改变脉冲信号的宽度来改变光输出，即改变占空比来调节灯具的亮度。优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小，抗噪性能强。缺点PWM的成本相对较高，输出距离短，需外接485转换器才能长距离控制，如下图：

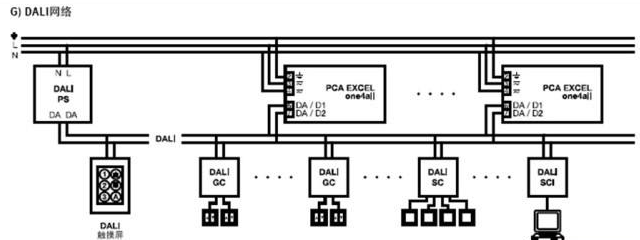

C，DALI调光，控制点对点：DALI网络中的每个单元(镇流器)自身都有独立的地址，因此调光器能够与每个镇流嚣直接通信;一条DALI回路通道可以带64个DALI镇流器。回路自由组合，0-100%可调，优点：双向通讯，数字调光，调光精度稳定平滑，抗干扰能力强，缺点：成本较高。
2)控制多元化的结合，举例：一栋大楼里面有DMX512的灯具，有SPI的灯具，有室内
0-10V的灯具，PWM的灯具，dali的灯具，下面介绍我们如何运用一套系统控制多种不同协议的灯具，又是如何实现户外与室内灯具的效果。
a，控制方式的转换，上面提到0-10V调光和PWM调光需要外加485转换器才能长距离

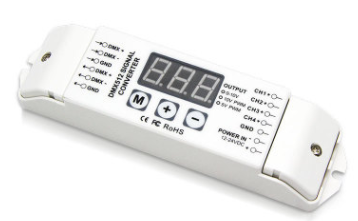

控制，所以需要转换器为DMX512转变0-10V、PWM输出，由于DMX512本身就是485的信号，所以可以统一控制。DALI控制需要DMX512转变为DALI转换器。
b，灯具接上转换器之后，实现协议统一，但是需要的设计效果不一样，那么就要在一个

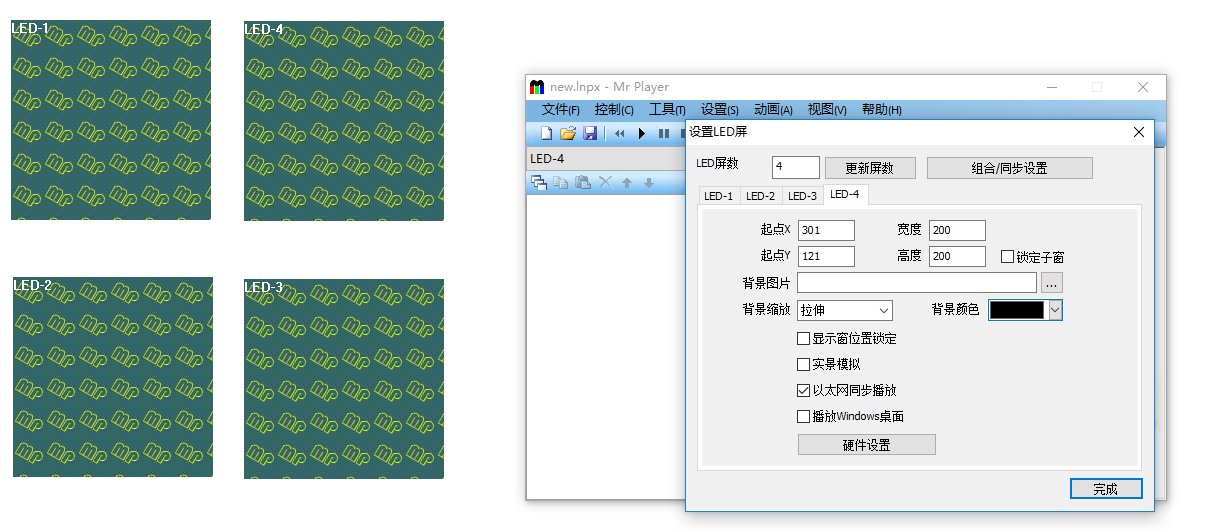

控制系统当中实现分屏控制，即不同灯具效果分为一个屏，如室内的灯具一个屏，实现调亮度的效果;户外的一个屏，实现动态炫彩的效果。这样就可以统一一个控制系统实现全部不同协议灯具的控制。如下图：
上图分为LED-1、LED-2、LED-3、LED-4四个屏，LED-1为0-10V的灯具，LED-2为PWM的灯具，LED-3为DALI的灯具，LED-4为DMX512的灯具，那么根据设计的效果导入相对应的屏即可实现最终的效果。
