摘要：本文将IEC的指导原则应用到实践中，通过实际运行效果验证IEC的理论的可行性和正确性。

关键词：雷击电磁脉冲，接地，等电位连接，整体防雷，分级防雷

一、 引言

　　笔者长期工作在广东移动运行维护工作第一线，在工作中，经常遇到雷击损坏设备事故，其中，电源设备或电源附属设备的损坏占了大多数。在长期的防雷工作中，笔者对基站的防雷问题进行了大量的实践和调查研究。雷击造成损坏的原因是多样的，除了自然条件影响雷击的频率与程度之外，防雷基础设施不足以及理论指导依据的偏差也是影响防雷工作的重要原因。
　　早期的防雷工作只是简单地安装一些外部防雷设施，部分基站安装了避雷器，而忽略了接地建设和屏蔽、等电位连接等措施，其结果是可想而知的。后来随着IEC规范的引入，根据其指导原则，灵活运用各种方法手段，最终较好地解决了基站雷击的问题。

二、移动通信基站整体防雷概念

　　移动基站是由电源系统、接收发射系统、天馈线系统、中继传输系统等构成的一个综合系统，防雷的目的是保证各系统都能正常工作，不受雷电的干扰和破坏。

　　IEC的导则指出，防雷最终是通过等电位连接实现的，等电位连接的位置选择在不同防雷区的界面上，而雷击的能量通过接地系统引入大地。根据IEC-61312防雷分区的概念可以知道，不同防雷区之间的电磁强度不同，除直击区外，内部防雷区因电磁衰减而与外部防雷区的雷击电磁强度不一样。因此，作好屏蔽措施，在一定程度上可以防止雷电电磁脉冲的进入。那么，穿越防雷区界面的线路就成了雷击的主要通道。作好穿越防雷区的线路上的防雷，无疑是整体防雷的重点。

　　除了线路入侵和电磁感应之外，雷电电磁脉冲进入内部防雷区的渠道还有接地系统。当雷击在地网附近，雷电流通过接地线下地，地网瞬间的高电位可能通过接地线反击设备，造成破坏。由此可以得出，综合防雷不仅仅包括避雷针和电源避雷器，还包括屏蔽与接地等其它有助于减少电磁强度的措施。

　　IEC /TC-81将整体防雷总结为：D-B-S-E技术，即分流（Dividing）、均压（Bonding）、接地（Earthing）、屏蔽（Shielding）四项技术的综合。只要综合考虑四项措施，严格符合基站防雷接地规范，就能起到理想的防护效果。

　　在工程实施中，四项核心技术必须贯穿始终。而有的基站为非标准机房，只是租借的普通民房，屏蔽和接地措施无法达到要求，再整改加强屏蔽不大现实，只有从合理安装避雷器、改善接地系统等角度入手，来解决雷击电磁脉冲问题。

　　笔者根据自己长期的工作经验，依照全面防护、综合治理的原则，摸索出基站整体防雷的以下“六点解决方案”(如图一所示)。
　　1、 控制雷击点
　　2、 安全引导雷电入地网
　　3、 完善的低阻抗地网
　　4、 做好等电位连接，避免地电位反击
　　5、 电源浪涌冲击的防护
　　6、 数据、通讯及信号线浪涌冲击的防护

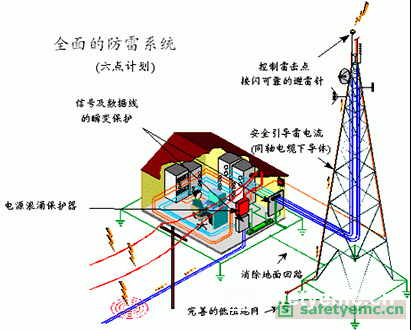

图一　综合防雷六点解决方案
