3．滤波器总体方案选择

    前已述及，雷达设备谐波主要为电流源，要限制谐波源注入电网的谐波电流，可采取以下方案：
    1．对产生谐波的装置进行改造，使其不产生谐波，且功率因数尽量高。可采用在输入侧加装变压器，使整流电路多重化的措施；或采用全控型器件组成PWM整流器，实现功率因数校正的措施。

    2．加装交流无源滤波装置，装置由电力电容器、电抗器和电阻器适当组合而成，组成若干单调谐及高通滤波支路，和谐波源并联运行，以吸收谐波电流，有效地减小谐波量；除起到滤波作用外，还兼顾无功补偿的需要。优点是结构简单，运行可靠，维护方便。

    这种滤波方法的主要缺点是补偿特性受电网阻抗和运行状态影响，易和系统发生并联谐振，导致谐波放大，使LC滤波器过载甚至烧毁。此外，它只能补偿固定频率的谐波，补偿效果也不甚理想。

    3．加装交流有源滤波器装置，装置由可控电力电子变流器和检测控制电路组成，其基本原理是从补偿对象中检测出谐波电流，由补偿装置产生一个与该谐波电流大小相等而极性相反的补偿电流，与谐波电流相抵，从而使电网电流只含基波分量。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿，且补偿特性不受电网阻抗的影响，滤波性能和动态特性均比无源方式大为提高。

    方案1对负载设备进行改造，由于舰载雷达设备采用已经定型的成熟产品，其战技指标和结构外形已经确定，产品已通过例行试验，加之雷达系统供电有多路电源输入，对其进行改造必然使原有定型系统发生较大的变化，因此采用方案1是不切合实际的。

    方案2加装无源滤波装置虽然具有结构简单，运行可靠，维护方便的优点。但由于装置在舰用电网上运行，该电网由数台发电机并联组成，电网容量小，稳定性差，电压尤其是频率均会产生一定范围的波动，加之雷达设备在工作过程中负载电流频繁变化，使得无源滤波器很容易发生并联谐振，产生谐波放大，损害谐波装置，甚至负载设备。因此，方案2存在很大局限性和一定的危险性。

    方案3加装有源滤波装置，其显著的优点是能对频率和幅值都变化的谐波进行跟踪补偿，补偿特性不受电网阻抗的影响。与无源滤波器相比，APF具有高度可控性和快速响应性，不仅能补偿各次谐波，还可抑制闪变、补偿无功，有一机多能的特点。其特性不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险；具有自适应功能，可自动跟踪补偿变化着的谐波，完全能适应舰载电网条件和雷达负载电流频繁变化的工作状态。有源滤波装置采用电力电子变换技术，其体积、重量与无源相比均大幅减小，满足舰上安装使用的要求。

  综上所述，方案3既能满足舰载特殊的使用条件，又不影响原有定型系统，是各方案中的最佳选择。

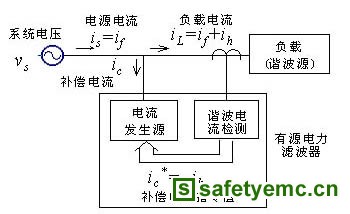

    有源滤波器原理如图3所示，图中有源电力滤波器和负载并联接入电网，工作时，有源电力滤波器相当于受控电流源，它产生与负载谐波电流大小相等、方向相反的谐波电流注入电网，抵消负载产生的谐波电流，使流入电网的电流接近正弦波，从而达到谐波补偿的目的。使用时，将装置安装在雷达设备配电柜旁，从雷达设备供电回路前端接入即可。

图3  有源电力滤波器原理图

    4．有源电力滤波器装置设计

    有源电力滤波器装置主要由功率变换主电路、IGBT的驱动与保护电路、控制电路构成。

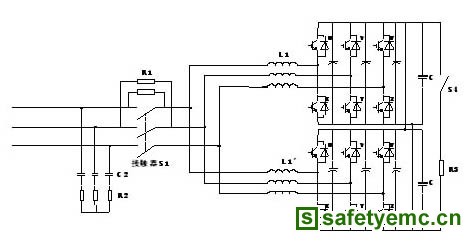

    主电路由两组三相电压型PWM变流器构成，这两个功率模块公用一组直流电容器；交流侧与负载谐波源并联连接，如图4所示。其中的开关元件选用的是IGBT。工作时，各组PWM变流模块根据电流跟随控制电路所发出的指令信号独立工作，产生各自的谐波补偿电流，相加后以抑制谐波源负载注入电网侧电流中的谐波成分。

图4 主电路结构图

    驱动电路以日本三菱公司集成驱动模块M57959为核心组成，此模块为厚膜电路，可用于驱动1200V/400A以下或600V/400A以下的IGBT；驱动信号延迟最大仅1.5us；最高工作频率可达40kHz；内装用于控制电路和驱动电路之间隔离的光耦和保护电路，能在短路和过流情况下作出迅速的反应。驱动电路采用＋15V、－10V双电源供电，可确保IGBT关断期间不发生误导通，提高驱动电路的抗干扰能力。过流保护利用集成驱动模块内部过流保护功能和逆变桥母线集中检测保护双重方式完成；此外，驱动板上还设有功率器件过热、直流母线过压、直流母线欠压3种保护。
