2.2 高频变压器
开关管负载为高频变压器初级线圈，在开关管导通瞬间，初级线圈产生很大的涌流，并出现较高的浪涌尖峰电压；在开关管断开瞬间，由于初级线圈的漏磁通，致使一部分能量没有传输到次级线圈，而是通过集电极电路中的电容、电阻形成带有尖峰的衰减振荡，叠加在关断电压上，形成关断电压尖峰，产生与初级线圈接通时一样的磁化冲击电流瞬变，这个噪声会传导到输入、输出端，形成传导骚扰，重者有可能击穿开关管。

另外，高频变压器初级线圈、开关管和滤波电容构成的高频开关电流环路可能会产生较大的空间辐射，形成辐射骚扰。如果电容滤波容量不足或高频特性不好，电容上的高频阻抗会使高频电流以差模方式传导到交流电源中形成传导骚扰。需要注意的是，二极管整流电路产生的电磁骚扰中，整流二极管反向恢复电流的|di/dt|远比续流二极管反向恢复电流的|di/dt|大得多。作为电磁骚扰源来研究，整流二极管反向恢复电流形成的骚扰强度大，频带宽。但是，整流二极管产生的电压跳变远小于功率开关管导通和关断时产生的电压跳变。因此，不计整流二极管产生的|dv/dt|和|di/dt|的影响，而把整流电路当成电磁骚扰耦合通道的一部分来研究也是可以的。

2.3 杂散参数影响耦合通道的特性
在传导骚扰频段（<30MHz），多数开关电源骚扰的耦合通道是可以用电路网络来描述的。但是，在开关电源中的任何一个实际元器件，如电阻器、电容器、电感器乃至开关管、二极管都包含有杂散参数，且研究的频带愈宽，等值电路的阶次愈高，因此，包括各元器件杂散参数和元器件间的耦合在内的开关电源的等效电路将复杂得多。在高频时，杂散参数对耦合通道的特性影响很大，分布电容的存在成为电磁骚扰的通道。另外，在开关管功率较大时，集电极一般都需加上散热片，散热片与开关管之间的分布电容在高频时不能忽略，它能形成面向空间的辐射骚扰和电源线传导的共模骚扰。

3 电磁兼容设计

3.1 输入端滤波器的设计

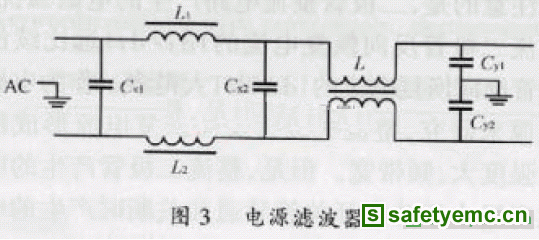

开关电源产生的噪声包含共模噪音和差模噪音。共模干扰是由于载流导体与大地之间的电位差产生的，其特点是两条线上的杂讯电压是同电位同向的；而差模干扰则是由于载流导体之间的电位差产生的，其特点是两条线上的杂讯电压是同电位反向的。通常，线路上干扰电压的这两种分量是同时存在的。为此应在电源输入端加滤波器，滤波器阻抗应与电源阻抗失配，失配越厉害，实现的衰减越理想，得到的插入损耗特性就越好。也就是说，如果噪音源内阻是低阻抗的，则与之对接的EMI滤波器的输入阻抗应该是高阻抗(如电感量很大的串联电感)；如果噪音源内阻是高阻抗的，则EMI滤波器的输入阻抗应该是低阻抗(如容量很大的并联电容)。由于线路阻抗的不平衡，两种分量在传输中会互相转变，情况十分复杂。典型的EMI滤波器包含了共模杂讯和差模杂讯两部分的抑制电路，如图3所示。

图中：差模抑制电容Cx1，Cx 20.1～0.47μF；
差模抑制电感L1，L2 100～130μH；
共模抑制电容Cy1，Cy2 <10000pF；
共模抑制电感L 15～25mH。
插入损耗的定义如图4所示，当没接滤波器时，信号源输出电压为V1，当滤波器接入后，在滤波器输出端测得信号源的电压为V2。若信号源输出阻抗与接收机输入阻抗相等，都是50Ω，则滤波器的插入损耗为

设计时，必须使共模滤波电路和差模滤波电路的谐振频率明显低于开关电源的工作频率，一般要低于10kHz，即

图5是差模与共模干扰的示意图。
在实际使用中，由于设备所产生的共模和差模的成分不一样，所以，滤波电路可适当增加或减少滤波元件。具体电路的调整一般要经过EMI试验后才能有满意的结果，安装滤波电路时一定要保证接地良好，并且输入端和输出端要良好隔离，否则，起不到滤波的效果。
