1．地线的定义

什么是地线？大家在教科书上学的地线定义是：地线是作为电路电位基准点的等电位体。这个定义是不符合实际情况的。实际地线上的电位并不是恒定的。如果用仪表测量一下地线上各点之间的电位，会发现地线上各点的电位可能相差很大。正是这些电位差才造成了电路工作的异常。电路是一个等电位体的定义仅是人们对地线电位的期望。HENRY 给地线了一个更加符合实际的定义，他将地线定义为：信号流回源的低阻抗路径。这个定义中突出了地线中电流的流动。按照这个定义，很容易理解地线中电位差的产生原因。因为地线的阻抗总不会是零，当一个电流通过有限阻抗时，就会产生电压降。因此，我们应该将地线上的电位想象成象大海中的波浪一样，此起彼伏。

2．地线的阻抗

谈到地线的阻抗引起的地线上各点之间的电位差能够造成电路的误动作，许多人觉得不可思议：我们用欧姆表测量地线的电阻时，地线的电阻往往在毫欧姆级，电流流过这么小的电阻时怎么会产生这么大的电压降，导致电路工作的异常。要搞清这个问题，首先要区分开导线的电阻与阻抗两个不同的概念。电阻指的是在直流状态下导线对电流呈现的阻抗，而阻抗指的是交流状态下导线对电流的阻抗，这个阻抗主要是由导线的电感引起的。任何导线都有电感，当频率较高时，导线的阻抗远大于直流电阻，表1 给出的数据说明了这个问题。在实际电路中，造成电磁干扰的信号往往是脉冲信号，脉冲信号包含丰富的高频成分，因此会在地线上产生较大的电压。对于数字电路而言，电路的工作频率是很高的，因此地线阻抗对数字电路的影响是十分可观的。
表1 导线的阻抗（Ω）：

如果将10Hz时的阻抗近似认为是直流电阻，可以看出当频率达到10MHz 时，对于1米长导线，它的阻抗是直流电阻的1000 倍至10万倍。因此对于射频电流，当电流流过地线时，电压降是很大的。从表上还可以看出，增加导线的直径对于减小直流电阻是十分有效的，但对于减小交流阻抗的作用很有限。但在电磁兼容中，人们最关心的交流阻抗。为了减小交流阻抗，一个有效的办法是多根导线并联。当两根导线并联时，其总电感L为：
L = ( L1 + M ) / 2
式中，L1 是单根导线的电感，M是两根导线之间的互感。从式中可以看出，当两根导线相距较远时，它们之间的互感很小，总电感相当于单根导线电感的一半。因此我们可以通过多条接地线来减小接地阻抗。但要注意的是，多根导线之间的距离不能过近。

3．地线干扰机理

3.1地环路干扰

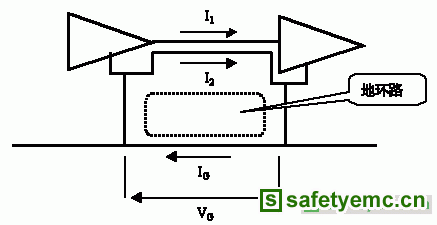

图1地环路干扰

图1是两个接地的电路。由于地线阻抗的存在，当电流流过地线时，就会在地线上产生电压。当电流较大时，这个电压可以很大。例如附近有大功率用电器启动时，会在地线在中流过很强的电流。这个电流会在两个设备的连接电缆上产生电流。由于电路的不平衡性，每根导线上的电流不同，因此会产生差模电压，对电路造成影响。由于这种干扰是由电缆与地线构成的环路电流产生的，因此成为地环路干扰。地环路中的电流还可以由外界电磁场感应出来。

3.2公共阻抗干扰

当两个电路共用一段地线时，由于地线的阻抗，一个电路的地电位会受另一个电路工作电流的调制。这样一个电路中的信号会耦合进另一个电路，这种耦合称为公共阻抗耦合。

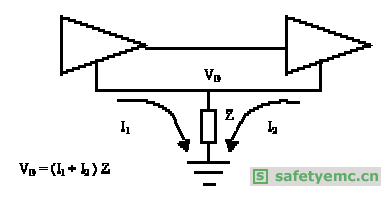

图2 公共阻抗耦合

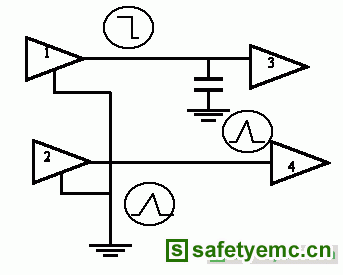

图3 地线阻抗造成的电路误动作

在数字电路中，由于信号的频率较高，地线往往呈现较大的阻抗。这时，如果存在不同的电路共用一段地线，就可能出现公共阻抗耦合的问题。图3 的例子说明了一种干扰现象。图3 是一个有四个门电路组成的简单电路。假设门1的输出电平由高变为低，这时电路中的寄生电容（有时门2 的输入端有滤波电容）会通过门1向地线放电，由于地线的阻抗，放电电流会在地线上产生尖峰电压，如果这时门3 的输出是低电平，则这个尖峰电压就会传到门3的输出端，门4的输入端，如果这个尖峰电压的幅度超过门4 的噪声门限，就会造成门4的误动作。
