依据EMC标准,我们可以使用带有-6dB IF带宽和预选择器的频谱分析仪。在分析仪模式中,显示频点的数目将影响测试结果。如果我们想在结果曲线上知道准确的频率值,则需要做局部扫描(放大频率轴)。在局部扫描过程中,须设置为SPAN/(频点数)<1/2 RBW。
2.2 测量时间和扫描速率
测量与扫描接收机的测量次数与扫描速率应设置为可测量最大幅射电平。
在预扫描期间,通常使用最小扫描与保持时间。
针对峰值点的最终测量,每一频率的保持时间需足够长以便测量信号峰值。
3.EMI自动化测量的标准配置
3.1 一般过程
与人工操作相同的是,自动测试系统的第一步也是“预扫描”:在目标频率范围内扫描并搜索来自被测设备(EUT)的幅射信号。依据EMC标准,关键限值由准峰值检波器给出;但是在测试员感兴趣的全范围测试过程中,使用准峰值检波器将会导致过多的测试次数。感兴趣的频点须限制在被测幅射峰值幅度大于或接近幅射极限的频率,只有位于这些频点的幅射信号才被放大和测量(见图3)。

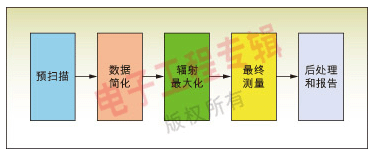

图3:EMI自动测量的一般过程
3.2 EMI测量过程中的预扫描方法
传导幅射:预扫描可在一个典型的导线上进行,例如使用峰值和均值检波以最快扫描时间扫描电源线的“L”线。针对准峰值和均值检波器的两个限值将呼之欲出。
干扰功率:预扫描也可利用靠近EUT的吸收钳进行。应使用带极限的峰值与均值检波。

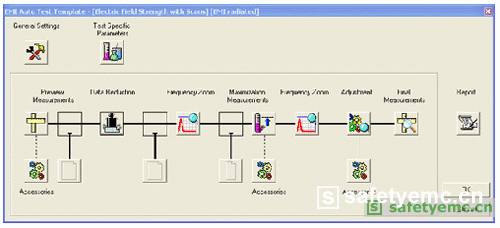

图4:软件配置示例(罗德-施瓦茨 EMC32)
空间幅射:在9kHz到30MHz的频率范围内,当接收机在扫描幅射频谱时,需要旋转环形天线和EUT以找到最大场强。在30到1000 MHz的频率范围内,天线的高度需根据表2给定的值预先进行调整。

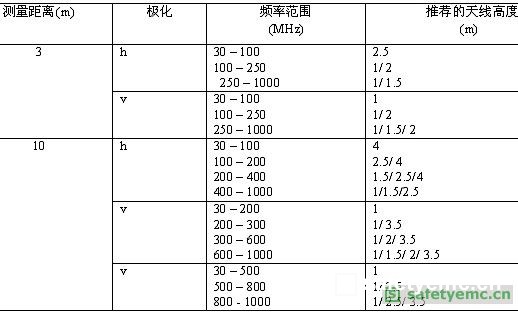

表2
