微波发射机

    1 微波发射机的实现方式

    (1）微波直接调制发射机

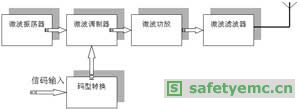

    微波直接调制发射机的方框图如图1所示。来自数字终端机的信码经过码型变换后直接对微波载频进行调制，然后，经过微波功放和微波滤波器馈送到天线，由天线发射出去。这种方案的发射机结构简单，但当发射频率较高时，频调制发射机的中频功放设备制作难度大，而且在一个系列产品多种设备的场合下，这种发射机的通用性差。

(2）中频调制发射机

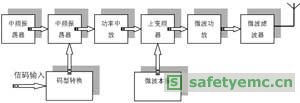

    中频调制发射机的方框图如图2所示。信码经过码型变换后，在中频调制器中进行调制，获得中频调制信号，然后经过功率中放，把这个己调信号放大到上变频器要求的功率电平。上变频器把它变换为微波调制信号，再经微波功率放大器放大到所需的输出功率电平，最后经微波滤波器输出馈送到天线，由发射天线将信号送出。可见，中频调制发射机的构成方案与一般调频的模拟微波发射机相似，只要更换调制、解调单元，就可以利用现有的模拟微波信道传输数字信息。因此，在多波道传输时，这种方案容易实现数字模拟系统的兼容，而在不同容量的数字微波中继设备系列中，更改传输容量只需要更换中频调制单元，微波发送单元可以保持通用。因此，在研制和生产不同容量的设备系列时，这种方案有较好的通用性。

图2 中频调制发射机

    2 发射机的主要性能指标

    (1）工作频段

    微波通信系统的频段为1～40GHz。工作频率愈高，愈容易获得较宽的通频带和较大的通信容量。同时，天线设备也具有更尖锐的方向性，而且体积重量减小，但是频率高时，雾、雨或雪的吸收显著，传播损耗、衰减和接收设备噪声也愈高。从12GHz起，必须考虑大气中水蒸气的吸收问题，吸收衰耗随频率上升而增加。当频率接近22GHz时，即水蒸气分子谐振频率时，是大气中传播损耗的峰值，衰减量很大。

    (2）输出功率

    微波发射机所需的发射功率和很多因素有关，例如，通话路数愈多，频带愈宽。为保持同样的通信质量，必须有更大的发信功率。另外，也和站址选择，多径衰落的影响，分集接收的采用等诸多因素有关。一般情况下，数字微波发射机输出功率有时只需几十mW到几百mW功率，只有长距离情况下才需要几W量级。

    (3）频率稳定度

    发射机的每个工作波道都有一个标称的射频中心工作频率。微波通信对频率稳定度的要求取决于所采用的通信制式及对通话质量的要求。对于数字微波通信系统经常采用PKS调制方式来说，发射机频率漂移将使解调过程产生相位误差，致使有效信号幅度下降、误码率增加。因此，采用数字调相的数字微波发射机比采用模拟调频的模拟微波发射机应该有更高的频率稳定度。采用PSK调制方式时，频率稳定度可以取。发射频率稳定度取决于本机振荡器的频率稳定度。近年来，由于微波介质材料性能的提高，介质稳频振荡器日益被广泛采用。此种振荡器可以直接产生微波振荡。
