2.1.3 大功率石榴石材料
大功率元器件的研制与开发,是当前武器装备提高精度的必由之路。近来,对大功率微波铁氧体材料的需求在逐年大幅度递增。西磁所研制的一些大功率微波铁氧体环行器隔离器,已达国际先进水平所用大功率材料的性能。列于表1 栏其水平与上述几家国外大公司的相当。
2.1.4 低温度系数材料和旋矩材料
移相器和滤波器使用的材料,除了对磁滞回线的矩形度和磁化曲线的线性度有一定要求以外,对Ms 的温度系数有严格要求,但无须H 小通用YGdAIIG 和特种YGdIGs 适合于这类应用。图1 给出各种石榴石材料的温度系数与Ms 的关系。

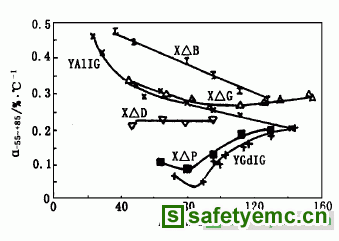

图1 各种石榴石材料的温度系数与Ms 的关系
2.2 尖晶石
表2 列出西磁所生产的尖晶石多晶材料的性能,复合锂系LiTiZn 和镍系NiZn NiAl 铁氧体具有饱和磁化强度高居里温度和磁滞回线矩形度高的特点,在3cm 毫米微波铁氧体器件中有着重要应用。
表2 尖晶石多晶材料性能
2.2.1 NiZn NiAl 铁氧体
Ni 系铁氧体材料,通过适当离子代换和调整工艺参数tgd e H 密度等性能,可达较高水准详见表2 I II 栏
它们主要用于3cm 毫米波环行器隔离器。
