2 UHF频段RFID系统与900MHz无线网络的电磁兼容性分析

　　目前900 MHz频段电波传播模型大多采用奥村-哈达模型，本文将主要采用该模型分析不同环境下的UHF频段RFID系统与其他无线网络的兼容性，并在暗室中做相关测试。

　　奥村-哈达模型的市区传播模型是Lb＝69.55＋26.16lgf－13.82lgh1－α(h2)＋(44.9－6.55lgh1)lgd，其中：Lb是市区准平滑地形电波传播损耗中值(单位是dB)，f 是工作频率(单位是MHz)，h 1是基站天线有效高度(单位是m)，h 2是移动台天线有效高度(单位是m)，d是基站、移动台之间的距离(单位是km)，α(h 2)是移动台天线高度因子。

　　对于大城市，a (h2) =3.2[lg(11.75h2)]2-4.97；对于中、小城市，a (h2) =(1.1lgf -0.7)h 2-1.56lgf +0.8；对于郊区，Lbs＝Lb(市区)-2[lg(f /28)]2-5.4；对于开阔地，Lbq= Lb(市区)-4.78(lgf )2+18.33lgf -40.94。

　　2.1 兼容性测试中使用的RFID设备参数

　　本文干扰测试实验所用的RFID读写器的工作频率为924.5MHz，等效全向辐射功率(EIRP)为28.29dBm。

　　2.2 RFID业务与无中心对讲机业务的兼容性分析

　　常用的900 MHz无中心对讲机的最大发射功率为3 W，天线增益为0 dBi左右。保证20 dB以上的信纳比(SINA)的接收灵敏度在25 kHz的信道带宽下为-110 dBm左右，所以允许最大传播损耗为145 dB左右。对讲机使用时移动台天线有效高度为1.5 m左右。由此利用传播模型可以得到在大城市中使用无中心对讲机的正常通信距离为1.2 km；在郊区使用时的正常通信距离为2.17 km；在开阔地使用时的正常通信距离为2.6 km。当无中心对讲机的发射功率为27 dBm时，保证20 dB以上信纳比的接收机灵敏度在25 kHz的信道带宽下为-110 dBm左右，所以允许最大传播损耗为137 dB左右，无中心对讲机使用时移动台天线有效高度为1.5 m左右。由此利用传播模型可以得到在大城市中使用无中心对讲机的正常通信距离为0.78 km，在郊区使用时的正常通信距离为1.4 km，在开阔地使用时的正常通信距离为1.7 km。

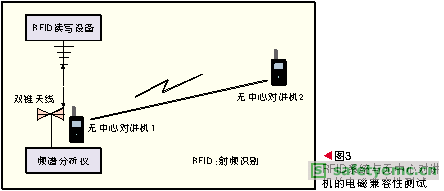

　　由于一般的RFID设备在最大功率情况下的工作距离为3～5 m，所以一般情况下持有无中心对讲机的人的活动范围应当在距离RFID设备3 m之外的区域。920 MHz附近的频率在3 m的距离处，空间损耗约为41 dB。图3显示了参考文献[5]中的测试方法进行的测试，在保证RFID设备在917 MHz处带外发射等效辐射功率(ERP)谱密度在100 kHz的信道带宽下为-30 dBm，在正对RFID设备天线3 m处使用无中心对讲机，通信距离为400 m左右，对其通信距离略有影响，但基本可以保证其一定的通信距离。

　　如果要完全消除RFID对于无中心对讲机通信的影响，由RFID设备至无中心对讲机的传播损耗应当达到-36-(-110)=74 dB。由传播模型计算可得，此时RFID与无中心对讲机的兼容距离为28 m左右。但是考虑到RFID设备的天线有较强的方向性，在偏离天线最大传播方向处使用无中心对讲机的兼容距离将进一步缩小。
