CTL 决议的内容

在2007 年的CTL 全体大会通过的对于灯串的DSH：17 决议，特别对于容易引起错误的灯串的分类作出以下规定：
（1）灯串是照明设备（class C）。
（2）具有调光器的灯串是C 类产品，但是限值用标准表1 所列。
（3）LED 既不能当作是白炽灯，也不能认为是放电灯。标准7.3 条给出了有功输入功率小于25W的要求，但是这些要求不适用于LED。将来的标准将包含基于LED 光源的独立的条款，前提是新技术对于电网电源的影响被弄明白，并且/或关于电流和电压的关系首先被测试作为标准的一部分。

开发和测试人员容易理解错的地方在照明电器的检测和认证中，经常发现会有以下错误的理解，特结合标准和CTL 决议的内容提出予以纠正：
（1）只要照明电器就选择C 类限值（表2）。
这种看法错误。首先C 类限值是适用于照明设备，如白炽灯调光器就不属于照明设备；其次，C 类的设备也不全是利用C 类的限值。如带有内置式调光器或壳式调光器的白炽灯灯具属于C 类的设备，但是限值用A 类的（表1）；有功功率不大于25 W 的放电灯，可以用D 类设备的限值（表3 第二列）。
再CTL 决议的中也提到“具有调光器的灯串是C 类产品，但是限值用标准表1 所列”。
（2）测试时只要按照铭牌上标注的功率分25W上下测就可以了。这种看法错误，因为照明设备的功率因数相差很大，标准中要求是以有功输入功率来判定不同的限值。所以要在正式检测前，先要测试设备的有功功率，再选定限值正式测试。
（3）电子整流器一定要标上“L 级”或“H 级”。
这种看法错误，“L 级”或“H 级”是《GB/T 15144-1994 管形荧光灯用交流电子镇流器性能要求》中规定的要求，其内容如下：

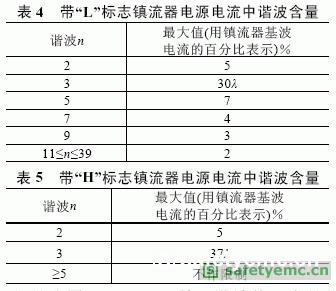

标准4.9.1 电源电流波形镇流器与灯（一只或几只）在额定电源电压下工作，灯达到稳定工作状态之后，低畸变型镇流器
(带L 标志)的电源电流中谐波含量不得超过表4 中规定极限值。带“H”标志的镇流器的电源电流中谐波含量不得超过表5 规定极限值。

但是我国3C 认证开始，谐波就一直是依据GB17625.1 来测，而且根据GB/T 15144- 2005/IEC60929:2002《管形荧光灯用交流电子镇流器性能要求》中规定：“本标准代替 GB/T15144-1990 管形荧光灯用交流电子镇流器性能要求》”，“ 因在GB17625.1 中规定了照明电器电源电流的考核要求，新标准删除了对镇流器电源电流波形的要求”。所以现在再标“L 级”或“H 级”是一点意义都没有的。
（4）只要照明设备上标注功率小于纯净电源的功率（一般为5kVA）就可以直接测试。这种看法错
误，如有的钠灯的功率因数不到0.5，如果冒然上机测试，会导致纯净电源烧毁。
总之，只有经过试验证实符合标准限值要求的设备才能接入到配电系统中，这样就可以对低压电
气及电子产品注入供电系统的总体谐波电流水平加以限制。希望开发和测试人员都能正确理解，执行标准的规定。

参考文献
[1] GB17625.1-2003. 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A).
[2] CTL DECISl0N SHEET DSH：617 Standa rd(s): IEC61000-3-2 Ed 3 Subject：Classification of lighting chains.
[3] GB/T 15144- 2005/IEC 60929:2002. 管形荧光灯用交流电子镇流器性能要求.
[4] GB/T 15144- 1994. 管形荧光灯用交流电子镇流器性能要求.
