0 前言
电磁环境与地形、水文、气象环境一样,是物质的和客观存在的。它是指某一时间、空间、频率范围内自然电磁现象和人为电磁现象的总和。
随着无线电技术的不断发展,各种无线电业务层出不穷,台站数量急剧增加,无线电频谱资源日趋紧张,电磁环境日益复杂,研究和评价电磁环境的变化趋势也日益重要。电磁环境的状况牵涉众多因素,如各类通信设备的设计研制、通信组网、频率分配、台站设置审批等。为掌握和了解现有频谱资源的使用情况,规范无线电台(站)的管理,保护电磁环境,及时把握电磁辐射污染情况,当前急需开展电磁环境自动监测和评估分析工作。
1 自动监测网的系统组成
自动监测网主要完成不同地域、不同频域、不同时域监测数据的采集工作,以及完成一些自动监测、测向任务。
1.1 监测网络的硬件组成
监测网络的硬件组成如图1所示。
图1 监测网络的硬件组成
1.2 监测站站址和测试时间的选择
监测站站址和测试时间的选择应遵循以下原则:测量点不能靠近高压电线、大功率发射源、高大障碍物等可能影响测量结果的物体;对于指定业务频段的电磁环境评价,应主要根据该业务台站发射时段选定测量时间;进行评价的数据源测量时长应大于24小时;对大区域的电磁环境评估时,应将大区域分成若干个5×5km2或2×2 km2小区(根据监测站的类型或接收范围而定),取小区中心为测量位置,也可考虑取接近中心的几个点测量,最后求均值。
1.3 自动监测软件的功能
常规监测、测向设备的功能一般有:固定频率测量、中频分析、离散监测、频段监测、驻留监测、单频/中频测向、联合测向、宽带测向、信号测量(ITU测量)、规划频率监测、背景噪声测量、创建监测样本库等。
相比常规设备,自动监测、测向系统增加了几项功能:监测异常实时报警、自动任务设定监测(监测脚本功能)、互调干扰分析和测量等。自动监测软件还具备指标分析功能,包括:信道占用度分析、频段占用度分析、信道场强分析、信号调制度/频偏分析、互调干扰分析/统计。

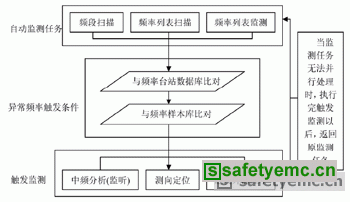

自动监测、测向设备的设定监测功能如图2所示。
图2 自动监测、测向设备的设定监测功能
