1 设计原则-满足最大阻抗失配

插入损耗要尽可能增大，即尽可能增大信号的反射。设电源的输出阻抗和与之端接的滤波器的输人阻抗分别为ZO和ZI，根据信号传输理论，当ZO≠ZI时，在滤波器的输入端口会发生反射，反射系数

p＝(ZO－ZI)/(ZO＋ZI)

显然，ZO与ZI相差越大，p便越大，端口产生的反射越大，EMI信号就越难通过。所以，滤波器输入端口应与电源的输出端口处于失配状态，使EMI信号产生反射。同理，滤波器输出端口应与负载处于失配状态，使EMI信号产生反射。即滤波器的设什应遵循下列原则：

源内阻是高阻的，则滤波器输人阻抗就应该是低阻的，反之亦然。

负载是高阻的，则滤波器输出阻抗就应该是低阻的，反之亦然。

对于EMI信号，电感是高阻的，电容是低阻的，所以，电源EMI滤波器与源或负载的端接应遵循下列原则：

如果源内阻或负载是阻性或感性的，与之端接的滤波器接口就应该是容性的。

如果源内阻或负载是容性的，与之端接的滤波器接口就应该是感性的。

2 EMI滤波器的网络结构

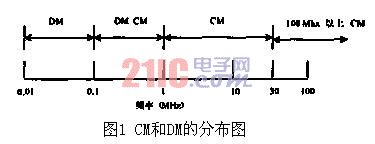

EMI信号包括共模干扰信号CM 和差模干扰信号DM，CM 和DM 的分布如图1所示。它可用来指导如何确定EMI滤波器的网络结构和参数。

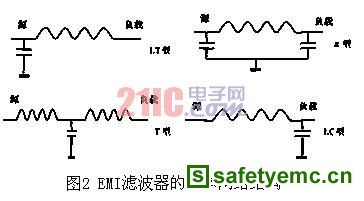

EMI滤波器的基本网络结构如图2 所示。


上述4种网络结构是电源EMI滤波器的基本结构，但是在选用时，要注意以下的间题：

双向滤波功能——电网对电源、电源对电网都应该有滤波功能。

能有效地抑制差模干扰和共模干扰——工程设计中重点考虑共模干扰的抑制。

最大程度地满足阻抗失配原则。
