计算机EM仿真很好地揭示了该天线的回波损耗性能。因为用于此类应用的天线总是安装在机壳内并带传导电缆，而电缆可模仿附近的射频集成电路(RFIC)，所以通过确定天线在机壳内的具体位置(即确定天线在基板上的具体位置)，将进一步改善回波损耗性能。该印制天线的效率直接与回波损耗成反比，因此，为使采用印制天线的此类应用拥有尽可能高的效率，在充分考虑该产品的射频和数字电子部分所含的所有传导材料的影响后，如何正确地在建构内摆布天线的位置就成为关键一环。

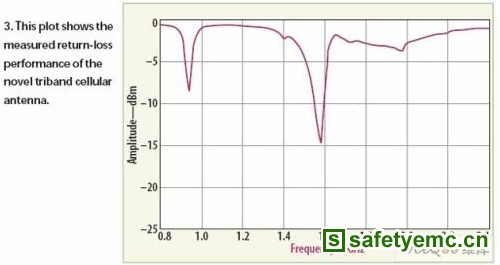

　　图3：新型三频段手机天线的回波损耗特性测试结果。

　　在仿真时假定了没有地面反射源，仿真结果显示天线的辐射模式是全方位的(图4)。但在实际应用中，反射源将以做在或安固在天线印刷电路板上附近的电子器件的形态存在。因此，可以预期，该天线测得的仰角模式将几乎是仿真得到的仰角模式的一半(以度表示)。同样，测得的增益预计也会比EM仿真预测的值高约2至3dB。


　　图4：新型三频带印制偶极子天线的性能。

　　该印制偶极子天线应能在蜂窝电话领域(消费市场)派上用场，它还可用作低成本便携场强仪的电场探针。为使这种天线能正确测量电场强度，必须对第一个工业原型进行校准。

　　总之，这款低成本三频带印制偶极子天线设计为需要以小型天线覆盖多频带的应用展示出广阔前景。该天线的仿真和实测结果吻合得很好，可以预期，因采用RO4350B层压材料，该天线具有不随温度变化的良好频率稳定性，既适合手机应用和适合电场传感器应用。
