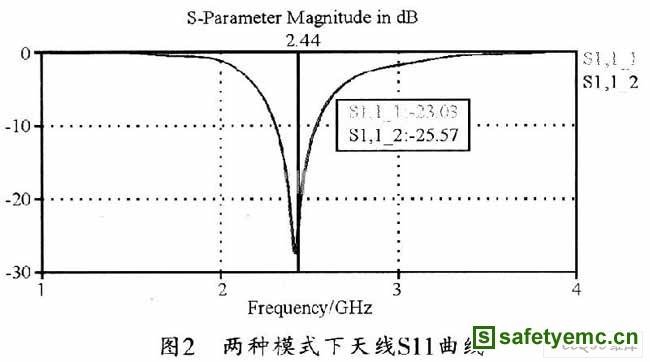

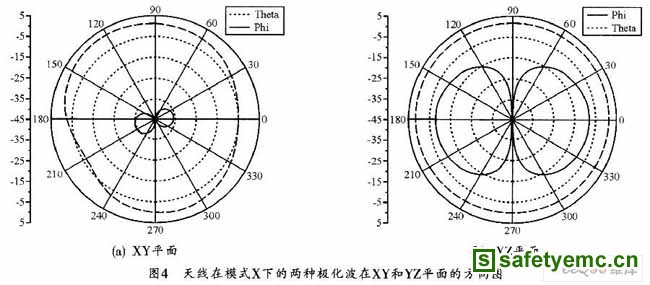

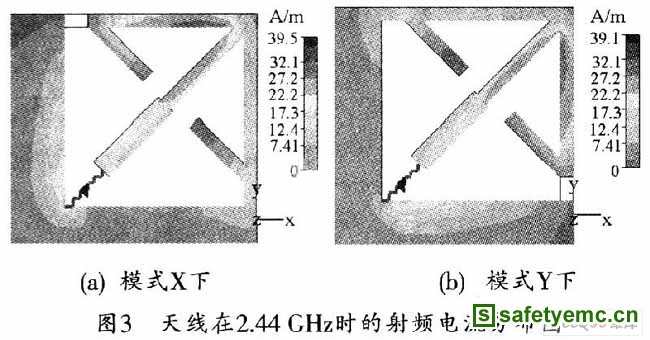

从图3可以看出,射频电流主要集中在天线水平方向的微带线上(这印证了前面的分析)。但同时,在中间部分的微带以及天线其他部分也存在射频电流,因此,天线仍会辐射部分垂直极化波。图4所示为天线的两种极化波在XY及YZ平面的方向图。
图4中,Theta表示水平极化方波,Phi表示垂直极化波,从图中可以看出,在XY平面上,水平极化波的平均增益比垂直极化波高35 dB以上,而在YZ平面上,水平极化波具有良好的全向性,且平均增益比垂直极化波高约10 dB,因此可以判断,水平极化波能量远大于垂直极化波能量,天线工作在水平极化方式下。
