电子式互感器中电磁兼容研究

　　 合并单元应能实现以下三个功能：
　　 a)同步功能，识别外部输入的同步脉冲时钟信号，给采集器发送数据采集同步转换信号。
　　 b)数据采集和处理功能，FPGA用于接收9路采集器的光信号；采集交流变换模件输出的18路模拟信号（5A/1A、100V），兼容常规的电流、电压互感器。
　　 c)数字通道输出功能，将采样数据进行组桢并发送给计量、保护及测控装置。

　　 合并器的原理框图如图3所示。
　　 电子式电流互感器传感头部件电气输出为200mV（保护）、4V（测量）,合并器数字输出为2D41H（测量）及01CFH（保护）；电子式电压互感器传感头部件电气输出为4V,合并器数字输出为2D41H。

　　 值得注意的是，采集器输出按照IEC60044-7/8标准，基于FT3链路层进行曼彻斯特编码发送，传输速率（2.5Mbit/s）较慢，采用光纤传输系统或铜线型传输；合并单元输出按照IEC61850-9标准，基于IEEE8802-2和ISO/IEC8802-3，即通过以太网进行发送，速度可达100Mbit/s甚至更高。

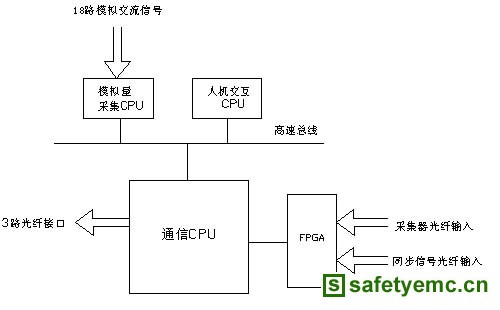

　　图3 合并器原理框图

　　 2 电子式互感器电磁兼容要求

　　 电磁骚扰以辐射和传导方式侵害设备。“端口”就是电磁骚扰传输的界面或途径，通过这些端口，电磁骚扰进入或出自被考虑的设备。骚扰现象的性质和程度与端口类型有关。辐射骚扰出现在设备周围的媒体中，传导骚扰出现在各种金属性媒体中。

　　 采集器和合并器根据需要是一对一、一对多或多对一等组合方式。图1是高压、超高压系统电子式互感器示意图，三相保护、测量电流、电压互感器通过六个采集器，通过光纤与该间隔合并器相连，其中采集器安装在开关站内，电磁环境非常严酷。另外，对于35kV及以下系统，可以采用“两表法”配置电流、电压互感器，将电子式电流、电压互感器封装在一起，通过电气接口的屏蔽电缆与合并器相联，此时，采集器、合并器合二为一，与传感头部件一起安装在开关柜，。电磁环境更加严酷。

　　 我们可以将电子式互感器抽象为各种端口，研究电磁骚扰侵入途径及防护。如图4所示。

　　其中，a-高压线，b-外壳端口，c-接地端口，d-信号端口，e-指令端口，f-通信端口，g-交流电源端口，h-直流电源端口；部件1为在开关站区的“户外部分”，部件2为在控制柜区的“户内部分”。GB/T20840.7-2007、GB/T20840.8-2007（IEC60044-7,8）标准给出了电子式互感器电磁兼容要求，发射要求参照GB4824发射限值要求，表1列出了抗扰度试验的要求。
