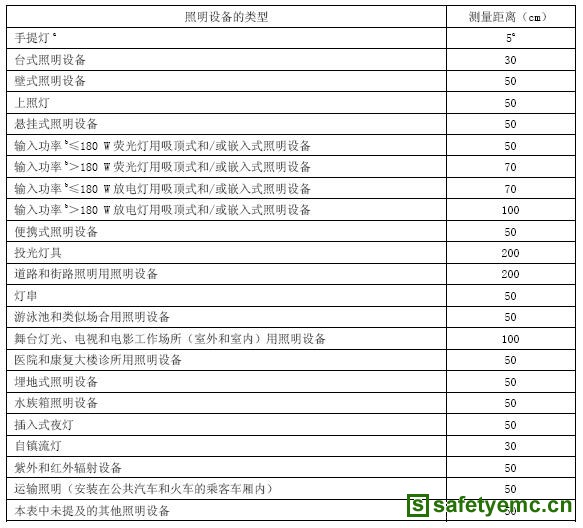

表1 照明设备和测量距离

a 测量距离应为30 cm，但测量结果应换算为5 cm 的距离（方程；1/r3）。
b 照明设备的总标称功率。

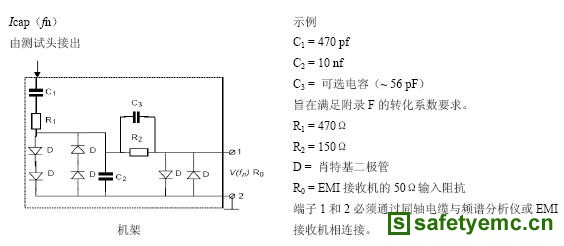

图3中的保护网络如图5所示。保护网络的作用是完成从采样的电压信号到EMI接收机50Ω 的输入阻抗的匹配。保护网络由人体阻抗组合而成。

图5 保护网络示例图

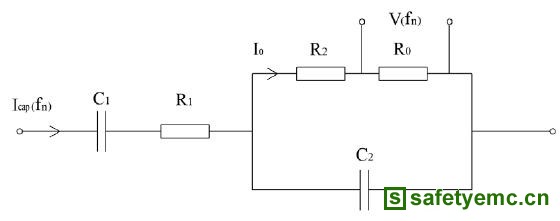

将图4 的保护网络简化成图6。

图6 保护网络电路简化图

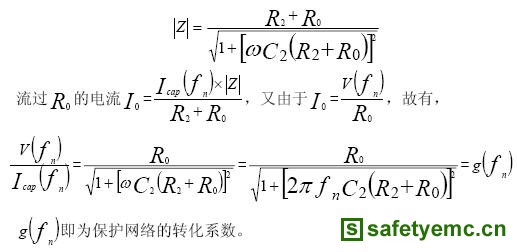

R2与R0串联后再与C2 并联的复阻抗可得到Z。
