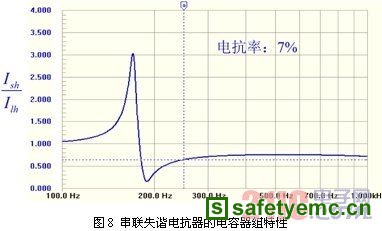

图8为针对5次谐波串联失谐电抗器的电容器组特性，其主要特点为： 1)主要作用是抑制谐波放大与共振，谐波分流作用较小; 2)补偿电容器支路中谐波电流较小; 3)对电容器、电抗器精度要求较低; 4)可采用普通并联补偿电容器。

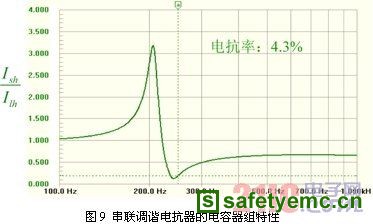

 图9为针对5次谐波串联调谐电抗器的电容器组特性，其主要特点为：1)具有抑制谐波放大共振和谐波分流(滤波)双重作用;2)补偿电容器支路中谐波电流较大;3)对电容器、电抗器精度要求较高;4)需采用交流滤波电容器。

调谐电容器支路已构成最简单的无源电力滤波器。

 1.4 串联电抗器的设计选用

当负荷谐波含量很低(母线电压谐波含量不大于1%)时可不用串联电抗器或仅采用1%以下抗涌流串联电抗器;


当母线电压谐波含量小于5%，且无谐波电流抑制、滤波需求时，可采用串联失谐电抗器。3次谐波电压含量低于0.5%时可采用6%或7%电抗器;3次谐波电压含量高于0.5%时应采用13%以上电抗器。

当负载谐波较重或有滤波需求时，应采用调谐电抗器、无源滤波器或有源滤波器。当采用调谐电抗器时，电容器亦应采用滤波电容器。

采用调谐电抗器或无源滤波器时，通常需要较为复杂的测试与设计，方可取得良好效果，并需要进行安全运行校验，以保证设备安全运行。

且串联电抗器后，电容器工作电压和无功输出均增加，增加量等于串联电抗器比重。

2. 无源电力滤波器

2.1无源电力滤波器的基本构造与工作原理

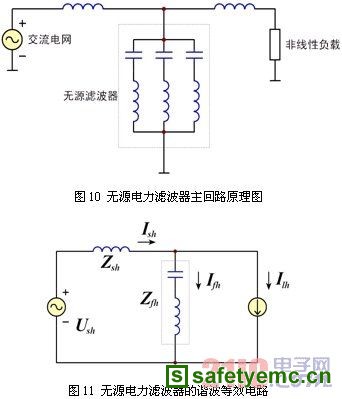

图10和图11分别为无源电力滤波器的主回路原理图及其谐波等效电路。由滤波电容器和电抗器串联构成一个或多个串联谐振滤波支路，分别谐振于需滤除的主要谐波频率，各滤波支路均与谐波负载并联，对负载谐波电流构成分流支路。

 假定负载谐波电流和网侧谐波电流分别为Ilh和Ish，电网谐波电压为Ush，电网谐波等效阻抗和滤波器谐波阻抗分别为Zsh和Zfh，由无源电力滤波器的谐波等效电路可得描述其滤波特性的方程：

 在对谐波频率串联谐振状态下，滤波支路对谐波电流呈现很低的阻抗，通常显著低于电网对谐波的等效阻抗，因此大部分谐波电流将被滤波器分流而不再流入电网，使Ish显著小于Ilh，从而得到良好的滤波效果。电网中的谐波电压也会在无源滤波器中产生谐波电流，需在滤波器设计时将此部分电流控制在较低水平。

对于工频基波电压而言，无源滤波器等效为一个电容器，可补偿负载所需无功功率。

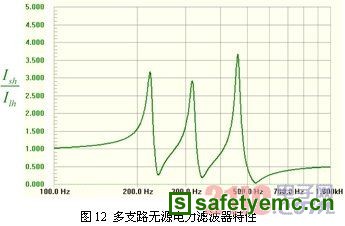

通常，1个调谐支路只能滤除单一频率的谐波，当需要滤除多种谐波时需要采用多个调谐支路，分别调谐与不同谐波频率。图12时采用三个调谐支路分别调谐于5次、7次和11次谐波频率时所获得的滤波特性。

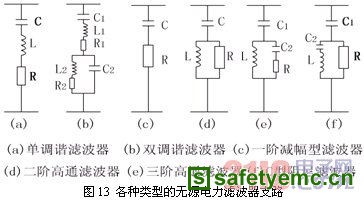

 上述由电抗器与电容器串联谐振所构成的无源滤波支路称作单调谐滤波器，是最简单也是最常用的无源滤波支路。除此之外，还有许多其它类型的无源滤波支路，如图13所示。

 2.2 影响无源滤波器效果的主要因素

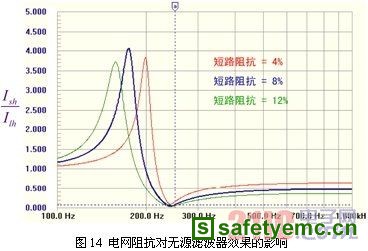

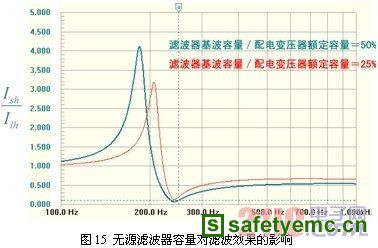

无源电力滤波器的工作原理是低阻抗并联分流，是被动滤波。由(4)式可以看出，无源电力滤波器的滤波效果是由滤波器的谐波阻抗和电网谐波阻抗共同决定的。对同一个无源滤波器而言，当电网内阻抗较小时滤波效果变差，如图14所示;对于相同的电网谐波阻抗而言，滤波器容量较小时，其谐波阻抗增加，滤波效果变差，如图15所示。

  2.3无源电力滤波器滤波效果实例

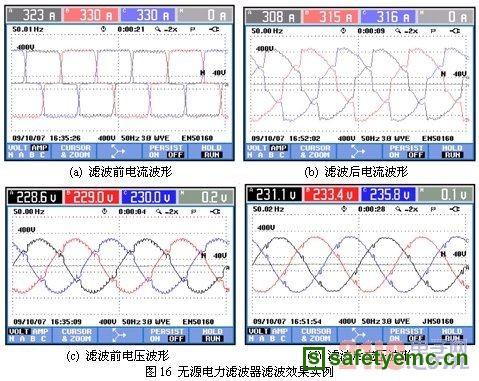

图16为某企业无源电力滤波器滤波效果实测结果。由于该谐波负荷11次以上高次谐波含量丰富，滤波器设计充分考虑了对高次谐波的滤除效果。实测结果表明，滤波器对谐波电流的总滤除率在60%以上，滤波器投入前母排电压谐波含量高达8.2%，滤波器投入后降为4.3%，达到国家标准要求。
