1． 覆盖金属丝网

将金属丝网覆盖在大面积的通风孔上，能显著地防止电磁泄露。金属丝网结构简单，成本低，通风量较大，适用于屏蔽要求不太高的场合。金属丝网的屏蔽性能与网丝直径、网孔疏密程度、网丝交点处的焊接质量及网丝材料的导电率有关。图1所示的是各种不同规格和材料的金属网在近区主要为磁场时的屏效。由图所示，在频率高与70MHz以后，屏效开始下降，因而金属网不适用于数百兆赫兹以上的高频情况。

         曲线1——22目     紫铜网直径    Φ0.375mm
         曲线2——11目     紫铜网直径    Φ0.375mm
         曲线3——22目     紫铜网直径    Φ0.188mm
         曲线4——11目     紫铜网直径    Φ0.188mm

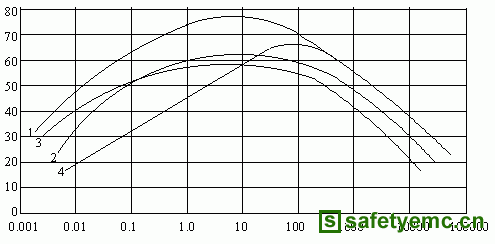

 图1 单层金属丝网的屏蔽

金属丝网覆盖在通风孔上的结构有两种形式：

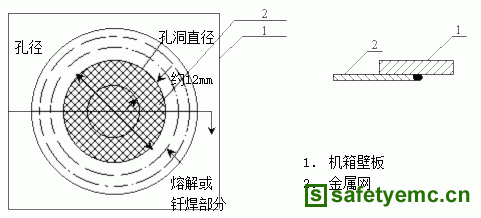

一种是把金属丝网覆盖在通风孔上后，周边用钎焊与屏蔽体壁面连接在一起，见图2所示，这种方法可以使金属丝网与屏蔽体之间有良好的电接触，但工艺复杂，且易破坏周边的保护镀层。

图2 焊接式安装

另一种是用环形压圈通过紧固螺钉把金属网安装在屏蔽体的通风孔上，见图3所示。在安装之前，应把配合面上的绝缘涂层、氧化层、油垢等不良导电物质清除干净，并应安装足够数量的螺钉以获得连续的接触，这种安装方式，只要在结构和工艺上仔细考虑，亦可在安装面上取得良好的电接触。

2． 穿孔金属

一般而言，孔洞尺寸愈大，电磁泄露也就愈大，屏蔽愈差，为了提高屏蔽效能，可在满足屏蔽体通风量要求的条件下，以多个小孔代替大孔（显然应为小圆孔），这就需要采用穿孔金属板。穿孔金属板通常有两种结构形式。一种直接在机箱或屏蔽体上打孔；一种是单独制成穿孔金属板，然后安装到机箱的通风孔上。穿孔金属板与金属丝网相比，它由于不存在金属丝网的网栅交点接触不稳定的缺陷，其屏蔽性能比较稳定。

3． 截止波导通风孔

金属丝网和穿孔金属板在频率大于100MHz时，其屏效将大为降低。尤其是当孔眼尺寸不是远小于波长甚至接近于波长时，其泄露将更为严重。因为在甚高频段，设计一种既能满足通风散热要求，又能满足电磁兼容性要求的通风孔结构，显得尤其重要。

由电磁理论可知，波导对于在其内部传播的电磁波，起着高通滤波器的作用，高于截止频率的电磁波才能通过，基于上述理论，就出现了截止波导通风孔阵，它与金属丝网和穿孔金属板相比，具有如下优点：

（1）     工作频带宽，即使在微波波段也有较高的屏效。

（2）     对空气的阻力小，风压损失小。

（3）     机械强度高，工作稳定可靠。

其缺点是制造工艺复杂、体积大、制造成本高。
