5. 设计要素总结

5.1结构材料

a、适用于底板和机壳的材料大多数是良导体，如铜、铝等，可以屏蔽电场，主要的屏蔽机理是反射信号而不是吸收。

b、 对磁场的屏蔽需要铁磁材料，如高导磁率合金和铁。主要的屏蔽机理是吸收而不是反射。

c、在强电磁环境中，要求材料能屏蔽电场和磁场两种成分，因此需要结构上完好的铁磁材料。屏蔽效率直接受材料的厚度以及搭接和接地方法好坏的影响。

d、对于塑料壳体，是在其内壁喷涂屏蔽层，或在汽塑时掺入金属纤维。

必须尽量减少结构的电气不连续性，以便控制经底板和机壳进出的泄漏辐射。提高缝隙屏蔽效能的结构措施包括增加缝隙深度，减少缝隙长度，在结合面上加入导电衬垫，在接缝处涂上导电涂料，缩短螺钉间距离等。

5.2  搭接

a、在底板和机壳的每一条缝和不连续处要尽可能好的搭接。最坏的电搭接对壳体的的屏蔽效能起决定性作用。（即短板效应）

b、保证接缝处金属对金属的良好接触，以防电磁能的泄漏和辐射。

c、在可能的情况下，接缝应焊接。在条件受限制的情况下，可用点焊、小间距的铆接和用螺钉来固定。

d、在不加导电衬垫时，螺钉间距一般应小于最高工作频率的1％，至少不大于1/20波长。

e、 用螺钉或铆接进行搭接时，应首先在缝的中部搭接好，然后逐渐向两端延伸，以防金属表面的弯曲。

f、保证紧固方法有足够的压力，以便在有变形应力、冲击、震动时保持表面接触。

g、在接缝不平整的地方，或在可移动的面板等处，必须使用导电衬垫或指形弹簧材料。

h、选择高导电率的和弹性好的衬垫。选择衬垫时要考虑结合处所使用的频率。

i、选择硬韧性材料做成的衬垫，以便划破金属上的任何表面。

j、保证同衬垫材料配合的金属表面没有任何非导电保护层。

k、当需要活动接触时，使用指形压簧，并要注意保持弹性指簧的压力。

l、导电橡胶衬垫用在铝金属表面时，要注意电化腐蚀作用。纯银填料的橡胶或蒙乃尔线性衬垫将出现最严重的电化腐蚀。银镀铝填料的导电橡胶是盐雾环境下用于铝金属配合表面的最好衬垫材料。

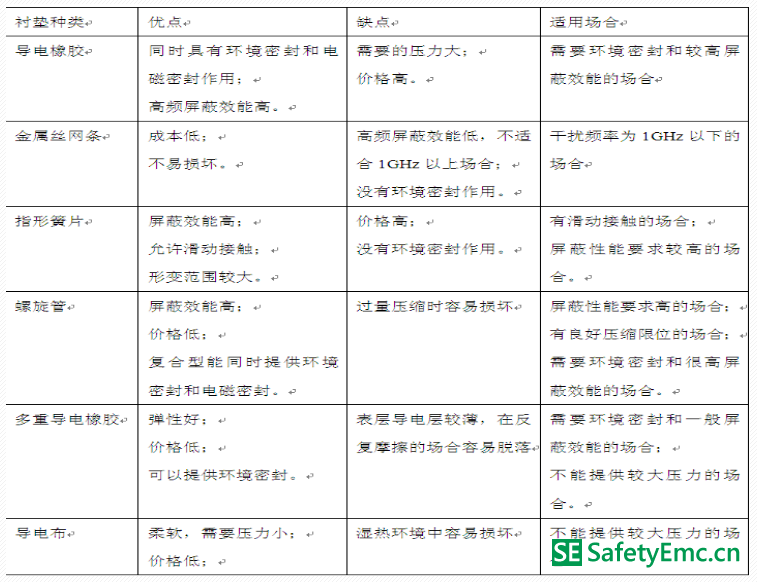

选择使用什么种类电磁密封衬垫时要考虑 四个因素：屏蔽效能要求、有无环境密封要求、安装结构要求、成本要求。不同衬垫材料的特点比较，如表所示。

表3 电磁密封衬垫表1-5

表1-5

5.3 穿透和开口

a、要注意由于电缆穿过机壳使整体屏蔽效能降低的程度。典型的未滤波的导线穿过屏蔽体时，屏蔽效能降低30db以上。

b、电源线进入机壳时，全部应通过滤波器盒。滤波器的输入端最好能穿出到屏蔽机壳外；若滤波器结构不宜穿出机壳，则应在电源线进入机壳出专为滤波器设置一隔舱。

c、信号线、控制线进入/穿出机壳时，要通过适当的滤波器。具有滤波插针的多芯连接器适于这种场合使用。

d、穿过屏蔽体的金属控制轴，应该用金属触片、接地螺母或射频衬垫接地。也可不用接地的金属轴，而用其它轴贯通波导截止频率比工作频率高的园管来做控制轴。

e、必须注意在截止波导孔内贯通金属轴或导线时会严重降低屏蔽效能。

f、当要求使用对地绝缘的金属控制轴时，可用短的隐性控制轴，不调节时，用螺帽或金属衬垫弹性安装帽盖住。

g、为保险丝、插孔等加金属帽。

h、用导电衬垫和垫圈、螺母等实现钮子开关防泄漏安装。

i、在屏蔽、通风和强度要求高而质量不苛刻时，用蜂窝板屏蔽通风口，最好用焊接方式保持线连接，防止泄漏。

j、尽可能在指示器、显示器后面加屏蔽，并对所有引线用穿心电容滤波。

k、在不能从后面屏蔽指示器/显示器和对引线滤波时，要用与机壳连续连接的金属网或导电玻璃屏蔽指示器/显示器的前面。对夹金属丝的屏蔽玻璃，在保持合理透光度条件下，对30～1000m的屏蔽效能可达50～110db。在透明塑料或玻璃上镀透明导电膜，其屏蔽效果一般不大于20db。但后者可消除观察窗上的静电积累，在仪器上常用。
