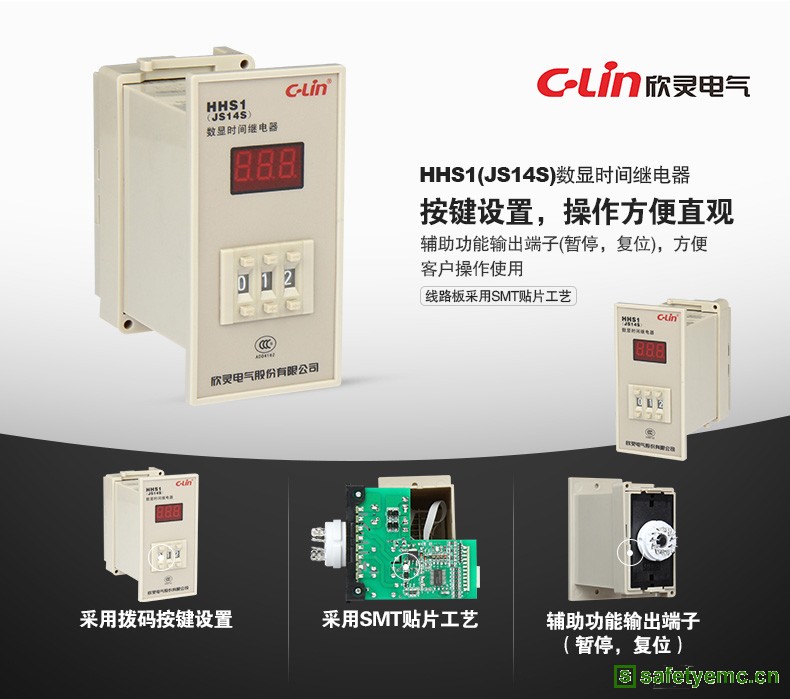

欣灵HHS1(JS14S)999S数显时间继电器AC220V

欣灵HHS1(JS14S) 999S 数显时间继电器AC220V
一、概述：
HHS1系列数显时间继电器（以下简称继电器）属于通电延时型，适用于交流50Hz，工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预置的时间接通或分断电路。
继电器采用专用计时芯片，具有延时精度高、延时范围广、控制容量大、功耗小、寿命长、拨码开关预置、动态显示、可实现递增或递减显示计时等优点。

二、主要技术数据：
1.产品型号及名称：
（1）HHS1（JS14S）：数显时间继电器。
（2）HHS1-1(DH14S)、JSS26A:数显时间继电器（递增型）。
（3）HHS1J:数显时间继电器（递减型）。
2.工作电源：AC380V、AC220V、AC127V、AC110V、AC360V、AC24V 50Hz；DC24V，允许波动范围为（85%-110%）Ue。
3.显示器件：数码管显示。
4.延时范围：（1）HHS1(JS14S):9.9s、9.99s、99s、99.9s、99.99s、999s、9999s、9m59s、99m、99m59s、999m、9h59m、99h59m。
（2）HHS1(JS14S)可调、HHS1-1(DH14S)、JSS26A、HHS1J:0.01s-99.99s、1s-99h99m、1m-99h99m（时、分、秒转换开关设置）。
5.工作模式：通电延时。
6.重复误差：延时范围大于1s时，Er小于等于1%；延时范围小于1s时，Dr小于等于50ms。
7.触点数量：2组延时转换。
8.触点容量：3A AC220V（阻性）；5A DC24V。
9.电寿命：1*100000次。
10.环境温度：-5°~40°。
11.海拔：不超过2000m。
12.湿度：安装地点最高温度为40°时，空气的相对湿度不超过50%，在较低温度下可允许有较高的相对湿度，例如20°时可达90%，对由于温度变化偶尔产生凝露应采取特殊的措施。
13.安装方式：面板式。

三、使用说明：
1.按照继电器罩壳标签上的接线图。参考第九条电路举例将产品接入控制电路中。
2.因继电器具有记忆功能，需通电前预置好延时时间，通电后预置的时间无效，继电器重复启动间隔时间应不小于0.5s。
3.调整拨码开关，预置好延时时间，接通电源，继电器开始按第五条对应工作时序运行。
4.复位功能：在任意 时刻接通复位端子（9、10），继电器恢复到初始状态。
5.暂停功能：在任意时刻接通暂停端子（10、11），计时暂停，显示保持此刻的时间，断开后继续计时。
6.在强电场环境且复位及暂停连接导线较长时，请使用屏蔽线，且不可同电力线同管走线，复位及暂停端子切勿输入电压或接地，以免损坏产品。
