欣灵HHS5R 电感式时间继电器 ST3PR 60S/60M

以下是欣灵HHS5R 电感式时间继电器 ST3PR 60S/60M AC110V/AC220V的内容
一、概述：
HHS5(ST3P)系列超级时间继电器（以下简称继电器），适用于交流50Hz、工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预置的时间接通或分断电路。

本系列继电器具有体积小、重量轻、精度高、延时范围宽，性能好、寿命长等优点，可广泛应用在自动化控制电路中作延时控制之用，本系列继电器可与JSZ3系列继电器等同互换使用。

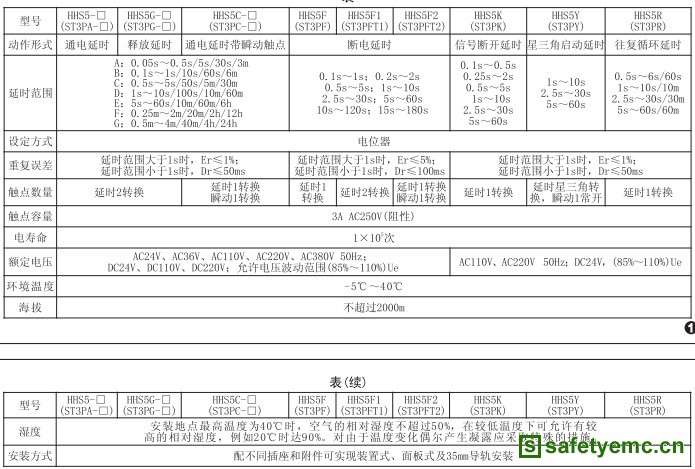

二、主要技术数据：

三、使用说明：

1.按照继电器罩壳标签上的接线图，参考第九条电路举例将产品接入控制电路中。
2.调整电位器，预置好延时时间，接通电源，继电器开始按第四条对应工作时序运行。
3.HHS5(ST3PA)、HHS5C(ST3PC)、HHS5G(ST3PG)系列产品均为四档时间 范围可选择（见延时范围表）。
4.由于产品设定时间是由电位器设定的，且电位器均为非线性的，故用户在选用延时规格时应标称值的2/3至大值此段选用，避免用大的延时规格设定小延时时间造成时间偏差大。
注1：HHS5F(ST3PF)、HHS5F1(ST3PFT1)、HHS5F2(ST3PFT2)通电时间应不小于2s。
注2：HHS5F(ST3PF)复位控制端（3、4）在断电延时过程中接通，继电器释放，恢复到初始状态，复位端切勿输入电压或接地，以免损坏产品。
注3：HHS5K（ST3PK）信号控制端（3、4）闭合时间应大于50ms，从控制端（3、4）断开时刻起，继电器开始延时，延时至预置时间，继电器释放，且控制端切勿输入电压或接地，以免损坏产品。

四、应用电路举例：

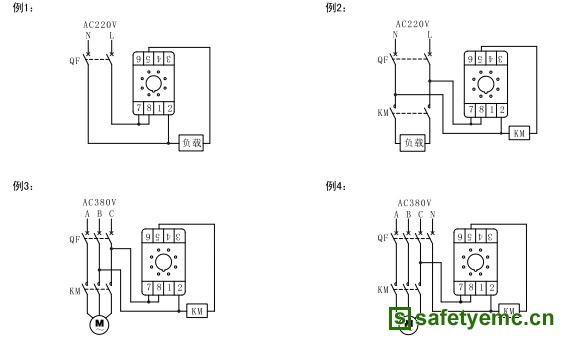

1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.5A，继电器直接控制，接线参考例1；若负载阻性电流大于3A或感性电流大于0.5A，继电器通过交流接触器扩容，接线参考例2；三相负载时，交流接触器和继电器电源为AC380V，接线参考例3；交流接触器和继电器电源为AC220V时，接线参考例4.
2.示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或KM（交流接触器）失电。
注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上（如例1）。
注2：KM为交流接触器的线圈，A1、A2两端可按例2、例3、例4接。
注3：例3中的时间继电器及KM的工作电源均为AC380V，应注意所选用产品的电压等级。
