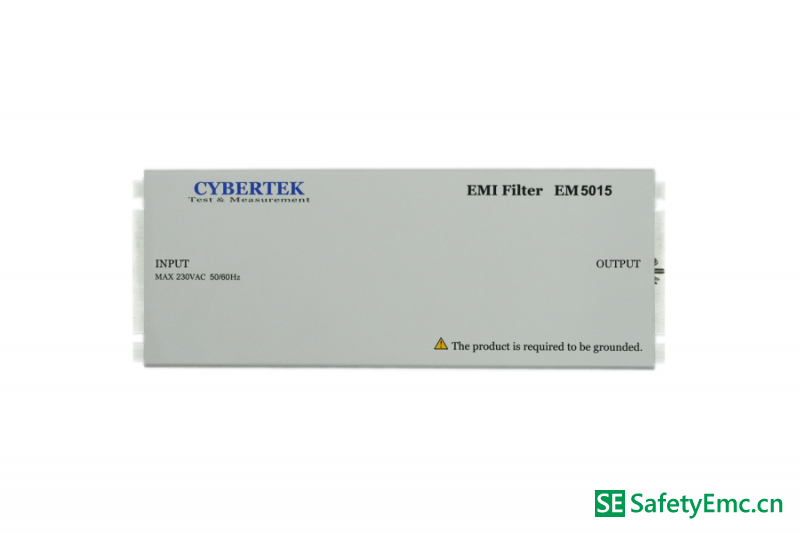

EMI电源滤波器EM5015

点击图片查看原图

品牌: 知用Cybertek
型号: EM5015
频率范围: 9kHz—30MHz
交流电压范围: 0~230V AC +10%
单价: 1.00元/件
起订: 1 件
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2018-08-10 11:21
浏览次数: 0
询价

公司基本资料信息






详细说明

EMI电源滤波器EM5015—(百纳仪器-知用电子厂家授权全系列代理商)



EMI电源滤波器EM5015
频率范围 9kHz—30MHz
交流电压范围 0~230V AC +10%
交流频率范围 50 / 60Hz ±5%
直流电压范围 0~400V DC
电流范围 0~10A



一、 概述

EMI 电源滤波器EM5015 主要对市电的骚扰信号进行过滤,进而为实验平台提供较为干净市电以及干净的地平面,运用于市电环境或接地环境比较恶劣的场合。



二、 电气规格

频率范围

9kHz—30MHz

测定线路相数

单相

交流电压范围

0~230V AC +10%

交流频率范围

50 / 60Hz ±5%

直流电压范围

0~400V DC

电流范围

0~10A

输出接口

国标公座 X2(一路 EUT;另一路测试设备)

输入接口

国标母座

工作温度范围

5℃~45℃

尺寸

320mm(长)×125mm(宽)×80mm(高)

重量

1.15kg

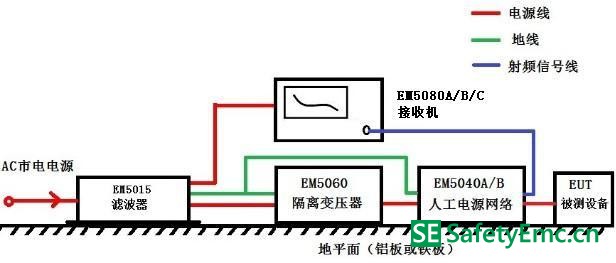

三、 测试示意图

测试示意图



关于EMI电源滤波器

EMI电源滤波器,又名电磁干扰电源滤波器,是由电感、电容构成的无源双向多端口网络滤波设备。


EMI电源滤波器作用

EMI电源滤波器起到两个低通滤波器的作用:一个是衰减共模干扰,另一个是衰减差模干扰。
EMI电源滤波器能在阻带范围内衰减射频能量,而让工频无衰减,或者很少的衰减,就能通过EMI电源滤波器。EMI电源滤波器是电子设备设计工程师控制传到电磁干扰和辐射电磁干扰的工具。


EM电源I滤波器选型时,要确定以下几点:

2.1额定电压
额定电压是EMI电源滤波器用在指定电源频率时的工作电压,也是滤波器最高允许的电压值。如用在50Hz单相电源的滤波器,额定电压为250V;用在50Hz三相电源的滤波器,额定电压为440V。若输入滤波器的电压过高,会使内部电容器损坏。
2.2额定电流
额定电流(Ir)是在额定电压和指定环境温度条件下所允许的最大连续工作电流。
随着环境温度的升高,或由于电感导线的铜损,磁芯损耗以及周围环境温度等原因导致工作温度高于室温,这时候就难以确保插入损耗的性能。因此,应该根据实际可能的最大工作电流和工作环境温度来选择EMI电源滤波器的额定电流。
2.3插入损耗
2.3.1插入损耗定义
插入损耗是EMI电源滤波器最重要的技术参数之一,设计人员和工程应用人员考虑的中心问题就是:在保证滤波器安全、环境、机械和可靠性能满足有关标准要求的前提下,实现尽可能高的插入损耗。EMI电源滤波器的插入损耗是频率的函数,用dB(分贝)表示。
2.3.2共模损耗与差模损耗
EMI电源滤波器的插入损耗包括共模(表示为CM)插入损耗和差模(表示为DM)插入损耗。
2.3.3影响插入损耗的因素
影响EMI电源滤波器插入损耗的因素包括阻抗搭配和安装。实际应用中,EMI电源滤波器输入和输出端的阻抗已不是测得的50Ω,所以它对干扰信号的衰减,不会等于产品标准或说明书中的给出的插入损耗。如果选用EMI电源滤波器的网络结构和参数合理,加上安装得当,则有可能实现优于标准中的规定的插入损耗。反之,如果网络搭配和参数的选择不当,安装又有问题,则有可能得不到好的应用效果,反而会得到相反的效果。
另外一个影响因素,就是滤波器的工作温度和额定工作电流。EMI电源滤波器的插入损耗测量方法中,都一致强调了要在加载额定电流条件下进行它的插入损耗的测量,这是因为滤波器中的电感L用了铁氧体或其他磁性材料,大电流工作下,磁性饱和状态引起性能变坏,两者比较差别相当大。







(详细请直接联系,谢谢!)
