EMC测试fail，是很多工程师的噩梦。
整改周期长、成本高，还可能推翻重来。其实，EMC测试通不过的原因很多都能在屏蔽材料选型上找到答案。
今天聊聊EMC测试失败后如何排查，以及不同频段对屏蔽材料的要求。
先搞清楚：EMC测试考的是什么？
EMC测试包括两个方面：
EMC发射测试：设备自身产生的电磁噪声不能超标
EMC抗扰度测试：设备要能抵抗一定强度的外界干扰
测试频段通常覆盖：
• 传导发射：150kHz-30MHz
• 辐射发射：30MHz-1GHz（部分产品到6GHz）
不同频段，屏蔽材料的选择逻辑完全不同。
不同频段对屏蔽材料的要求
低频段（150kHz-30MHz）：传导为主
这个频段主要是传导干扰，屏蔽材料的作用相对有限，重点在电源滤波和接地。
选型建议：
• 屏蔽材料需要低阻抗接地
• 导电橡胶、导电泡绵都可以，关键看接缝处的接触电阻
• 重点改善电源入口和信号电缆的滤波
中频段（30MHz-1GHz）：辐射问题高发区
这是大多数消费电子和工业设备EMC测试的主要频段。
选型建议：
• 导电泡绵适合接缝填充，屏蔽效能60-90dB
• 导电橡胶适合需要IP防护的场景
• 注意接缝深度，缝隙深度要大于缝隙宽度的5倍以上
高频段（1GHz以上）：毫米波时代的挑战
5G、Wi-Fi 6E、蓝牙5.0……设备越来越高频化。
选型建议：
• 表面导电性更重要，材料越薄越有效（趋肤效应）
• 导电布包裹泡绵是成熟方案
• 接缝必须用低阻抗材料填充，不能靠单纯压紧
特殊频段：低频磁场
开关电源、工频电机附近的低频磁场，屏蔽难度最大。
普通导电材料靠反射屏蔽低频磁场，效果很差。需要高磁导率材料（如铁氧体、坡莫合金）吸收磁场能量。
EMC测试失败的常见屏蔽材料原因
原因一：接缝处理不当
机箱接缝是最常见的泄漏点，其屏蔽效能与缝隙长度直接相关。根据工程经验，应确保所有缝隙的最大线性尺寸（L）满足L ≤ λ/20的基本设计要求，以确保足够的屏蔽效果。
整改方法：
• 在接缝处加导电泡绵或金属弹片填充
• 螺钉间距要密，通常要求小于最高频率波长的1/20
• 接缝处保持导电接触，不能喷漆或氧化
原因二：屏蔽材料选错频段
低频磁场选了普通导电泡绵，高频电场选了铁氧体——方向错了，怎么改都没用。
整改方法：
• 明确干扰的频率范围
• 低频磁场选高磁导率材料
• 高频电场选高导电性材料
原因三：材料老化失效
用了三五年的设备，之前EMC测试通过，现在通不过了——大概率是屏蔽材料老化。
导电泡绵压缩永久形变、导电橡胶氧化开裂、接地点腐蚀——这些都会导致屏蔽失效。
整改方法：
• 检查屏蔽材料的状态
• 必要时更换新的材料
• 选择耐老化性能更好的规格
原因四：电缆穿舱没处理
电缆是屏蔽完整性的最大漏洞。
一根非屏蔽电缆穿过屏蔽体，就像在屏蔽墙上开了一扇窗，电磁干扰可以长驱直入。
整改方法：
• 进出屏蔽体的电缆都要加滤波器
• 使用屏蔽电缆，并在入口处做360°接地
• 或者在电缆接口处使用馈通滤波器

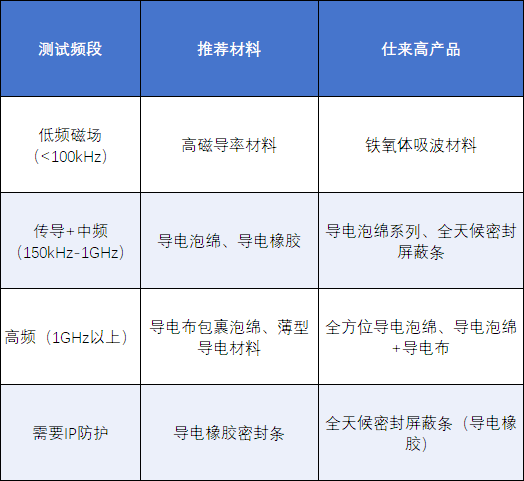

选型建议：结合仕来高产品
整改流程建议
第一步：定位问题频段
用频谱分析仪或EMC预测试设备，定位超标的具体频段。
第二步：判断干扰类型
是传导还是辐射？是内部干扰源还是外部耦合？不同问题对应不同整改方向。
第三步：检查屏蔽完整性
在问题频段，重点检查接缝、电缆接口等屏蔽薄弱点。
第四步：更换或补充屏蔽材料
根据频段和场景，选择合适的屏蔽材料。必要时可以做样品测试验证效果。
第五步：重复测试验证
整改后重新测试，确保问题真正解决。
给工程师的建议
提前做预测试
在正式认证前，用近场探头和频谱仪做预扫，提前发现问题。
规格书要看全频段数据
很多厂家只标最高屏蔽效能，不说明具体频段。要索要全频段测试报告。
样品测试很重要
不同厂家的材料差异很大，同样的规格名称，实际性能可能差很远。批量采购前务必做样品测试。
EMC测试通不过，屏蔽材料往往是被忽视的原因。
选对材料、处理好转缝、做好电缆穿舱处理——很多问题其实没那么难解决。
仕来高提供全系列屏蔽材料产品，并可配合客户提供选型建议和样品测试支持。如有EMC整改或屏蔽材料选型方面的问题，欢迎联系技术团队沟通。
