在追求更高性能、更高可靠性的机柜电磁屏蔽设计中，材料技术的演进从未停歇。在众多导电泡棉类型中，「布覆泡棉」——一种将导电纤维布覆盖于弹性泡棉芯材上的复合材料——正以其一系列卓越的技术特性，成为解决现代电子设备屏蔽难题的关键材料。
本文将深入探讨Fabric over Foam（FoF）的技术原理，并对比其与传统导电泡棉及金属弹片的核心优势。
FoF的结构可视为一个三明治复合结构：
1、表层：导电织物 - 通常由镀银、镀镍或镀铜的尼龙或碳纤维构成，形成一个连续、坚韧且高导电性的表面。
2、核心：弹性泡棉 - 提供可压缩性与回弹力，常见为聚氨酯或硅胶泡棉，负责适应公差与施加接触力。
3、 结合层： 透过特殊接着剂将导电布与泡棉牢固结合，确保结构完整性。
其屏蔽机制主要依赖导电织物层的「反射损耗」。当电磁波入射时，连续的金属化纤维层形成一个高效的法拉第笼，将能量反射。泡棉核心则确保此导电层能与机壳结构建立低阻抗的电气接触。
FOF的核心技术优势与性能凸显

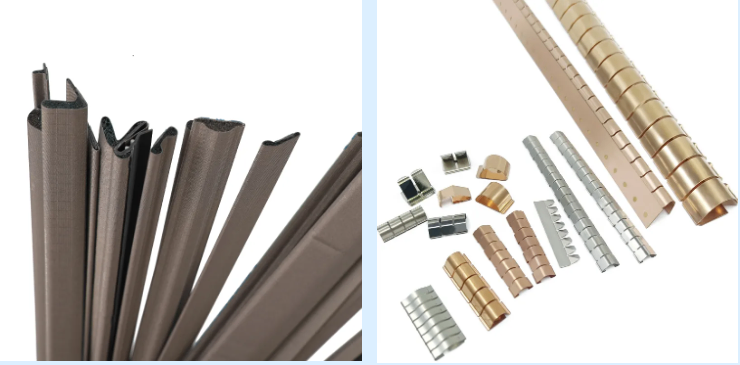

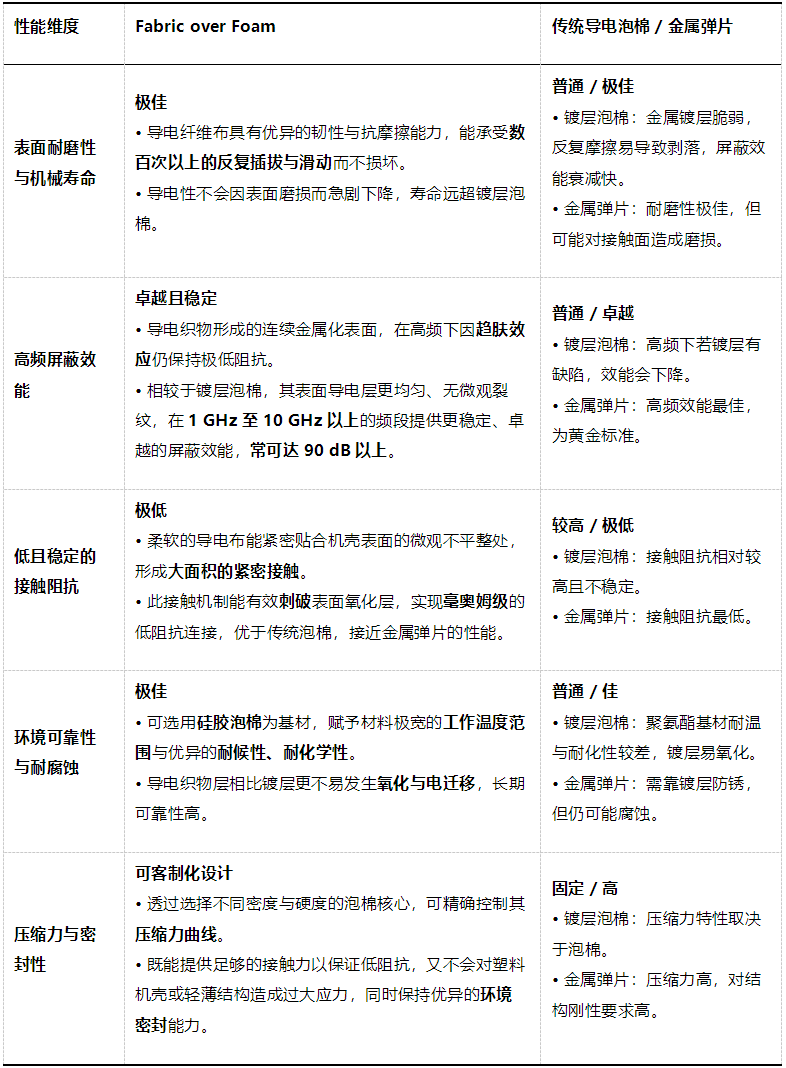

与传统「表面镀层型」导电泡棉及「金属弹片」相比，FOF在以下关键性能参数上表现出色：
系统级设计优势：超越单一性能的价值
1、 设计自由度： FOF可像布料一样被裁切、冲型、甚至进行三维弯折，适应复杂的几形状与角落，安装方式同样简便（背胶），为结构工程师提供了极大的灵活性。
2、信号完整性辅助： 其低阻抗特性不仅利于屏蔽，更能为高速数字电路的参考地平面提供一个优良的延伸，有助于抑制共模噪声，提升信号完整性。
3、综合成本效益： 虽然单位面积材料成本可能高于传统镀层泡棉，但其更长的寿命、更高的可靠性以及更稳定的性能，能大幅降低因屏蔽失效导致的现场维修与质保成本，从产品全生命周期来看，总体拥有成本极具竞争力。
技术选型结论
Fabric over Foam并非万能，但在其优势领域内，它实现了性能、可靠性与成本的绝佳平衡。
◆ 当您的设计面临以下挑战时，应优先考虑采用Fabric over Foam：
• 机柜门、插箱等需要频繁插拔或滑动的接触界面。
• 设备工作频段涵盖高频与极高频，且对屏蔽效能稳定性要求严格。
• 工作环境存在震动、温度循环或腐蚀性气体，对材料长期可靠性要求高。
• 需要同时实现高效能EMI屏蔽与IP等级环境密封。
• 结构设计复杂，需要屏蔽材料能适应三维曲面。
总结而言，Fabric over Foam代表了弹性屏蔽材料技术的一次重要进化。它成功地将接近金属弹片的电气性能与导电泡棉的机械顺应性和环境密封能力融为一体。对于追求下一代高性能、高可靠性机柜设计的工程师而言，它已从一个「选项」升级为一个「战略性的优选方案」。
