用TVS解决汽车模拟方向盘的ESD问题

一、产品描述：

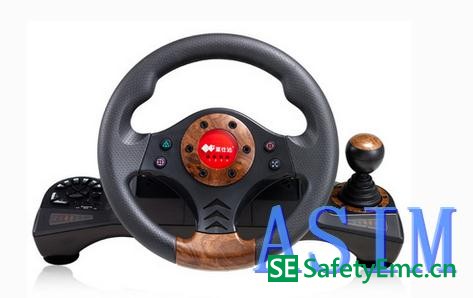

此图片来自网络

此款样机是模拟汽车方向盘，该样机有裸露的金属螺丝，根据EN61000-4-2  A类的标准，对金属螺丝进行接触放电；测试时发现样机在进行4KV的接触放电时，样机会出现局部模块无法识别，导致转动方向盘时，软件无法识别。

二、整改方法：

经过反复测试发现当拔掉模块与模块之前的连接线时，样机不会出现无法识别的状态，于是在连接线的接口处的信号线处对地并联ESD（型号：ESD9C150TR）发现，整体提升很大，只是偶尔还会打死。再看样机结构 发现金属螺丝直接打在样机内的一块金属板上，金属板在通过一根导线与PCB的GND连接起来。于是用导电布再将金属板于PCB的GND连接起来，再测试发现样机能过标准A类。

三、整改心得：

    通过多次的整改经验发现，一般I/O的连接线很容易受ESD的干扰，因为连接线一般长，线比较细，当ESD电流流过连接线很容易产生di/dt。
