TVS管解决路由器受ESD干扰WIFI掉线问题

一、路由器ESD静电问题分析

如今，路由器可以说是一种使用非常普遍的电子产品，个人、家庭、办公、工业等等，只要通过网络连接的各种设备，基本都需要用的路由器。所以路由器使用的环境，就促使设计者要考虑其使用寿命，正常使用中，最常见的促使机器损坏的情况一般有ESD静电、电网浪涌、雷击等因素。

二、TVS管在路由器中的使用案例：

1、ESD静电测试原因分析：

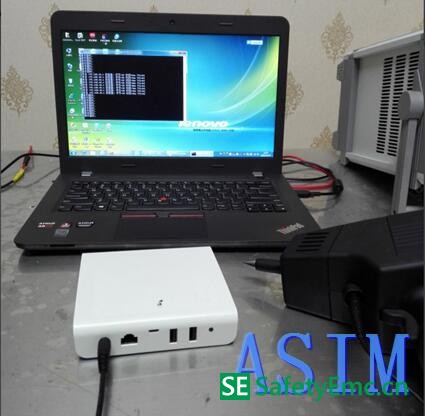

按照IEC61000-4-2接触放电±4K标准。在进行网络ping时，对路由器外接USB金属外壳进行放电，出现WIFI掉线现象。手动复位也无法连接，要重新上电之后才能进行连接。经分析可能是因为主控受到ESD干扰，造成了死机，才导致了网络掉线的。

2、TVS管和高分子ESD双管齐下解决问题：

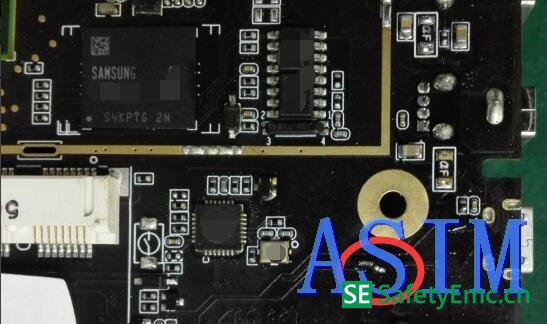

端口解决：为防止ESD耦合到USB数据、电源供电线路，在相应的数据线对地并联高分子ESD（型号：CV0402VT6030T）,在供电数据线对地并联高分子ESD（型号：CV0402VT6201T）。

敏感线路：

A：USB VCC +5V供电网络

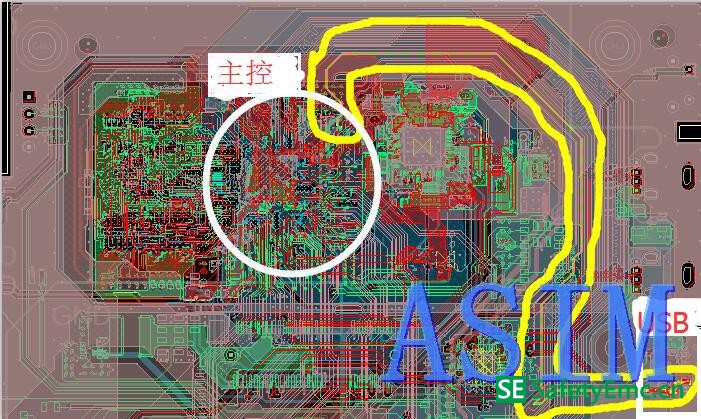

由图中可以看出，VCC +5V网络是通过主控连接至USB VCC 引脚的，如果对USB外壳实施接触±4K放电，完全有可能耦合到供电线路，所以在此线路上增加TVS管（型号：ESD5C150TA）进行防护。

B：DDR RST网络

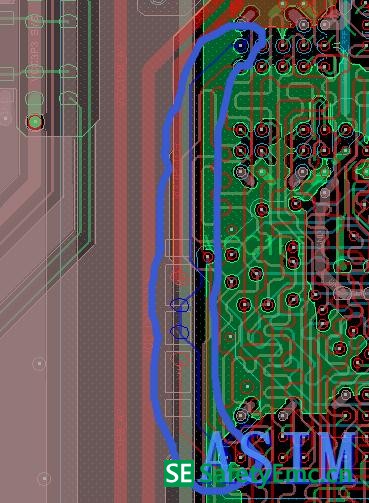

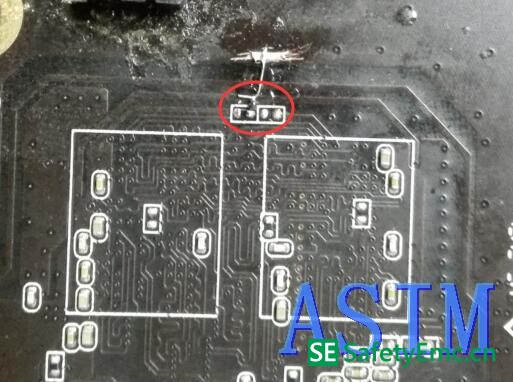

由图中网络可以看出，DDR RST网络一端连接供电线，同时靠近“地”走线，分析完全有可能感应到来自供电线和“地”的ESD静电干扰， 所以也在此线路上增加TVS管（型号：ESD3V3C250TA）进行防护。

按以上措施整改之后，再进行复测，进行IEC61000-4-2接触放电±4K、空气±8K标准放电，电脑网络连接正常，没有出现掉线的现象。
