近年来，无论是家电还是小型化的电子产品中，我们现在基本都使用了开关电源，而在EMC电磁兼容环境中，开关电源所产生的噪声也是不容小视，并且成为很多研发工程师抓破头皮解决的众多重要EMI问题之一。在实验场地频谱数据上经常可以看到，开关电源产生的共模噪声频率范围在 100 kHz～200 MHz 左右，为了有效衰减这些噪声，我们要求在这个频率范围内共模电感器能够提供足够高的阻抗（阻抗值才能对EMI噪声进行有效的抑制和衰减）。

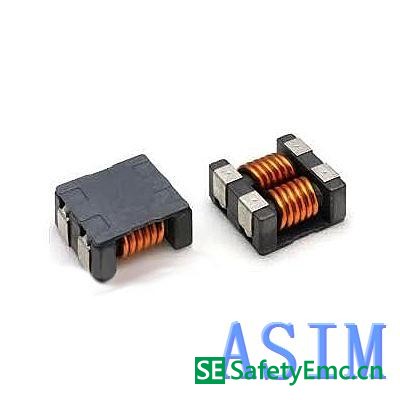

在众多小型化电子产品中，对于元器件的选择也是相对应的进行了小型化。我们常用的贴片共模电感就是其中之一，有大电流的，也有信号用的，对于不同的作用，也进行不同的封装，结构也不同，有叠层封装的，也有绕线式的。在选择上就有较大的空间。不管这些怎么变化，但它的制作方法还是大同小异。
贴片共模电感作用原理：
当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
